低壓(380V/220V)分布式光伏接入-技術方案

來源:新能源并網

時間:2022-03-11 15:13:26

瀏覽量:Loading...

低壓(380V/220V)分布式光伏接入-技術方案

  低壓(380V/220V)分布式光伏接入時,調控機構不直接采集低壓分布式光伏的運行數據,而是通過接收營銷、設備等專業系統的轉發數據方式間接接入低壓分布式光伏數據。接入方式共分為三種,均需用戶側做好數據對接和配合工作。

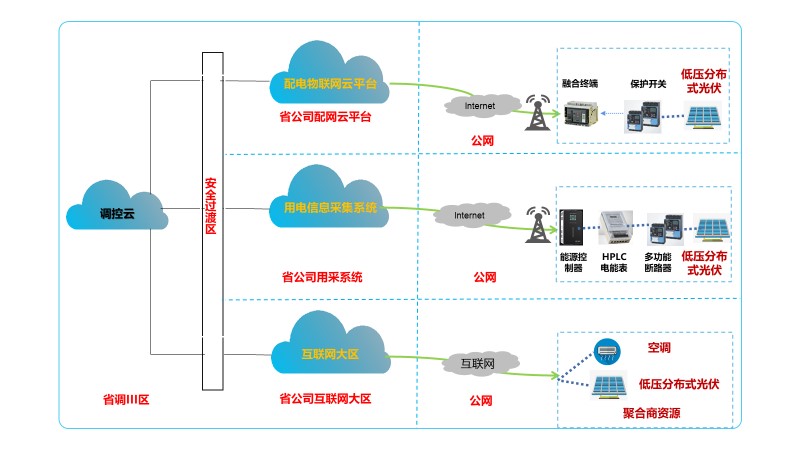

低壓(380V/220V)分布式光伏接入典型技術方案圖

(1)通過設備專業配電物聯網平臺接入

  融合終端是按“一臺區一終端”設計,實現與配電自動化主站、配電物聯網云平臺進行信息交互的臺區邊緣設備,實現對整個臺區狀態監測及協調控制。


(2)通過營銷專業用電信息采集系統接入

  統一構建低壓分布式光伏采集模式,利用現有計量與采集設備構建了以臺區融合終端、集中器和光伏采集感知終端為主體的感知層,實現低壓分布式光伏的可觀、可測和協調控制。


(3)通過互聯網聚合商平臺接入

  目前常用的逆變器普遍配置有GPRS通信模組,采集發電實時功率、發電量、運行狀態信息,上送到互聯網端聚合商平臺管理,平臺同時具有遠程控制功能,可關停或下發定值調節逆變器出力,電力調度機構可通過與聚合商平臺對接,實現低壓分布式光伏發電數據采集、遠程調節。


(4)注意事項

  1.整縣分布式光伏接入方案可根據并網電壓等級參照分布式光伏采集接入方案執行。

  2.依據《電力監控系統安全防護總體方案》(國能安全〔2015〕36號)要求,10千伏及以上分布式光伏電站電力監控系統同站內分布式光伏監控系統間應采取邏輯隔離措施,實現兩個區域的邏輯隔離、報文過濾、訪問控制等功能。

  3.依據《并網新能源場站電力監控系統涉網安全防護補充方案》要求,10千伏及以上分布式光伏電站光伏監控系統數據采集服務器同戶外就地采集終端(例如光伏發電單元測控終端等)之間網絡通信應采取加密認證措施,實現身份認證、數據加密、訪問控制等安全措施;10千伏及以上分布式光伏電站光伏監控系統與就地終端的連接使用無線網絡通信時,就地終端與生產控制大區的連接處宜部署電力專用橫向單向安全隔離裝置,實現內外網有效隔離。


說明:《整縣光伏可觀可測可控可調-建設方案》《地方電廠分布式光伏并網接入-技術方案》、《10千伏及以上分布式光伏接入-技術方案》《低壓(380V/220V)分布式光伏接入-技術方案》幾個方案為成體系方案,請結合閱讀。
