可以同時采集16路交流電壓或電流信號,支持通過電力線載波方式發送給集中器、或通過NB_IOT/4G移動無線網絡上傳到云服務平臺;同支持電壓/電流的越限檢測,可推送報警消息到后臺。
產品概述
典型應用

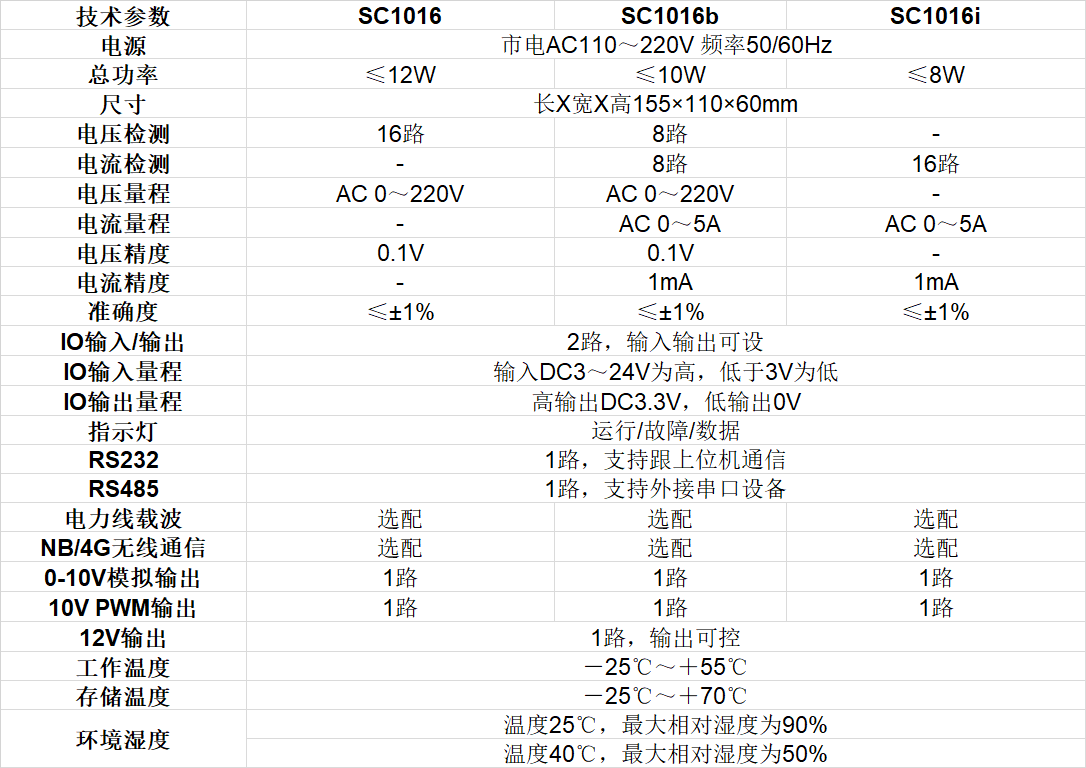

技術規格
產品文檔
產品選型
外殼尺寸:155mm(長)*110mm(寬)*60mm(高)

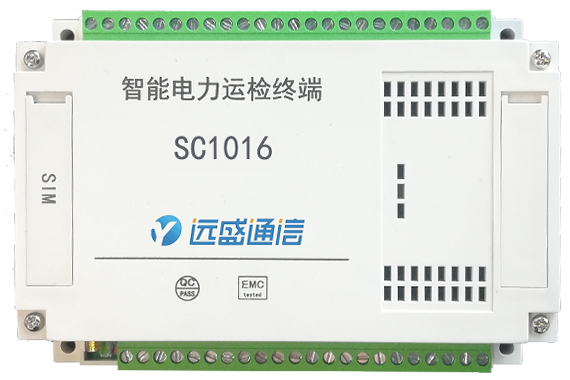

SC1016是一款智能電力運檢終端,也叫“電流電壓運檢終端”,它可以同時采集16路交流電壓或電流信號,支持通過電力線載波方式發送給集中器、或通過NB_IOT/4G移動無線網絡上傳到云服務平臺;同時可支持電壓/電流的越限檢測,發生異常時,可推送報警消息到后臺,后臺可通過短信、微信公眾號等方式通知檢修人員,引導檢修人員到現場進行處理。
SC1016還具有RS232和RS485接口,RS232接口支持標準Modbus協議,可用于配置或數據讀取;RS485接口可支持外接串口設備,例如可接各種傳感器用于采集現場環境數據;另外它具有PWM可調輸出和DC0~10V可調輸出,可用于調節燈光等對應接口的設備;它還具有模擬開關量輸入輸出接口,以及遠程可控的DC12V輸出接口,可用于控制開關或給其它設備上下電。
功能特點
(1)工作溫度-25℃~+55℃,有良好的穩定性
(2)市電供電,供電電壓AC110~220V,頻率50/60Hz
(3)同時采集多達16路交流信號,電壓/電流可選
(4)對外通訊方式多樣,支持RS232串口、電力線載波、NB_IOT或4G,并可作為DTU使用
(5)支持外接RS485傳感器,作為傳感器網關使用
(6)支持PWM或0~10V方式控制照明燈光,可調節亮度用于節能
(7)支持2路數字開關量采集
(8)支持DC12V可控輸出
功能概述
(1)16路交流電壓/電流采集,異常值報警
SC1016可同時采集16路交流信號,其中SC1016支持16路電壓采集、SC1016b支持8路電壓+8路電流采集,SC1016i支持或16路電流采集,采集電流時應搭配電流互感器使用。
SC1016系列支持電壓/電流閾值設置,當電壓/電流超出閾值時,可推送報警信息。
(2)串口網關/DTU
SC1016系列支持標準ModBus通信協議,通信地址及波特率可設置;可外接多種類型的傳感器,并通過電力載波或NB網絡傳到后臺,可作為串口網關使用;傳感器有很多種,比如空氣溫濕度、CO2、光照、PM2.5/PM10、風速風向、火情煙霧、氣壓等等;支持串口數據透明傳輸,可進行串口及網絡數據互轉。
(3)燈光亮度調節
SC1016支持2種調節方式:0-10V和10V PWM。通過控制照明燈光的驅動電源,達到調節燈光亮度的目的,用于節能,典型應用在路燈上。
(4)數字量采集
SC1016支持2路開關數字量輸入輸出,支持輸入DC0-24V,輸出DC3.3V。典型應用是接門磁開關,采集開關狀態。
(5)電力線載波通信
可選電力載波模塊,用于在電力線上進行載波通信,配合集中器進行數據匯總并集中上報到后臺,載波通信符合國網2013標準,模塊內嵌高速 Turbo 解碼引擎,支持高達 256QAM 的增強型調制方式,支持多階中繼功能,128bits AES/SMS4 數據加密,有較強的抗白噪、抗脈沖干擾性能。
(6)無線NB_IOT/4G通信
可選NB_IOT或4G模塊,數據及報警事件等都可以通過無線上傳到云服務平臺。遠程云服務平臺也可以通過無線網絡下發指令給SC1016,進行PWM、0~10V等控制。
(7)DC12V 0.5A輸出
SC1016支持一路DC12V 0.5A電源輸出,可以給外接的采集終端(傳感器類)、控制終端、顯示終端或本地報警器等設備供電。
