內置5G通信模組,為有線網絡設備提供無線上網功能,同時它還具有RS232和RS485串口、CAN接口、IO接口等,可進行接口間協議轉換,實現多協議融合通信網
產品概述
典型應用
技術規格
產品文檔
產品選型

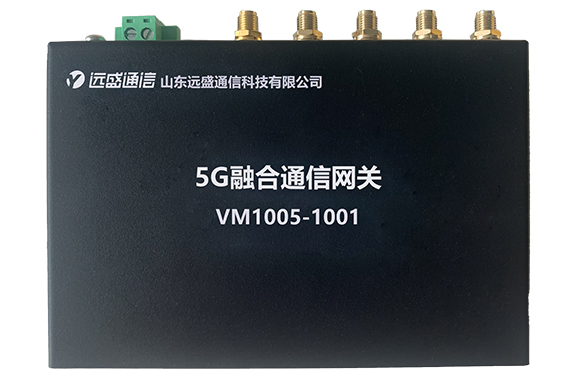

5G融合通信網關(VM1005-1001)內置5G通信模組,可自動進行撥號,為有線網絡設備提供無線上網功能,同時它還具有RS232和RS485串口、CAN接口、IO接口等,可進行接口間協議轉換,另外還支持外接高清網絡攝像機及語音設備,實現多協議融合通信網關功能。
產品配置清單
在使用本產品之前,請檢查產品是否損壞,配件是否齊全,如果有任何缺失,請聯系您的供應商。產品配置清單如下:
序號名稱數量備注
1主機1臺
22Pin電源端子1個
33Pin串口端子1個
410Pin綜合接口端子1個
5網線1條
65G天線1套
7GPS定位天線1條選配
8WIFI天線1條選配
9音頻線1條選配
10數字?jǐn)z像機1~4個選配
11TF卡1張選配
12說明書、保修卡、合格證1套
設備指示燈說明
設備有六個指示燈,分別為:PWR(電源指示燈),RUN(運行指示燈),5G(5G網絡指示燈),SIG(信號強度指示燈),DATA(數據指示燈)、GPS(定位指示燈)。在正常工作的情況下指示燈狀態如下:
(1)PWR燈,開機常亮
(2)RUN燈,設備正常運行時閃爍;
(3)5G燈,撥號失敗常滅、撥號成功為5G時常亮、不為5G時閃爍;
(4)SIG燈,信號強度指示,信號差時滅,信號強時長亮,信號一般閃爍,亮的時間越長信號越強;
(5)DATA燈閃爍,DTU模式收發數據時閃爍,其它模式常滅;
(6)GPS燈,發現定位模塊常亮,未發現定位模塊常滅,收到定位數據閃爍。
配置說明
(1)登錄:用網線連接電腦與設備,確保電腦跟設備在同一網段(設備確省IP地址192.168.0.200),打開瀏覽器,輸入http://設備IP地址,按回車后顯示登錄頁面,確省賬號和密碼均為admin。
(2)地址及路由設置:在登錄頁面輸入賬號密碼登錄后進入網口設置頁面,可進行設備的IP地址、子網掩碼、網關、DNS、DHCP服務及路由等設置。
(3)端口狀態:多網口網關帶有端口管理功能,可啟用/禁用端口,查看端口Link狀態、速率、全雙工/半雙工狀態。
(4)無線設置及狀態查看:點擊左側導航欄的無線設置,可進行是否啟用4G/5G、APN接入點、5G工作模式、認證類型、Sim卡號、撥號方式等設置,并可查看當前設備的模塊類型、無線網絡注冊類型、注冊狀態、駐網狀態、信號、動態地址及網關等。
(5)WIFI設置:當設備內置WIFI模塊時,可進行WIFI工作模式、SSID、密碼等設置。
(6)VLAN設置:在VLAN設置頁面,最多可進行8個VLAN的增加、編輯或刪除操作,并可配置端口vlan及tagged/untagged VLAN。
其他配置說明詳見《5G融合通信網關-配置說明書》。
