電力載波智能控制器支持NB通信或電力載波通信,還可以具有RS485接口,可作為傳感器網關使用,可外接傳感器,具有開關量輸入輸出接口,可以采集外部開關狀態,也可遠程控制外部開關。
產品概述
典型應用

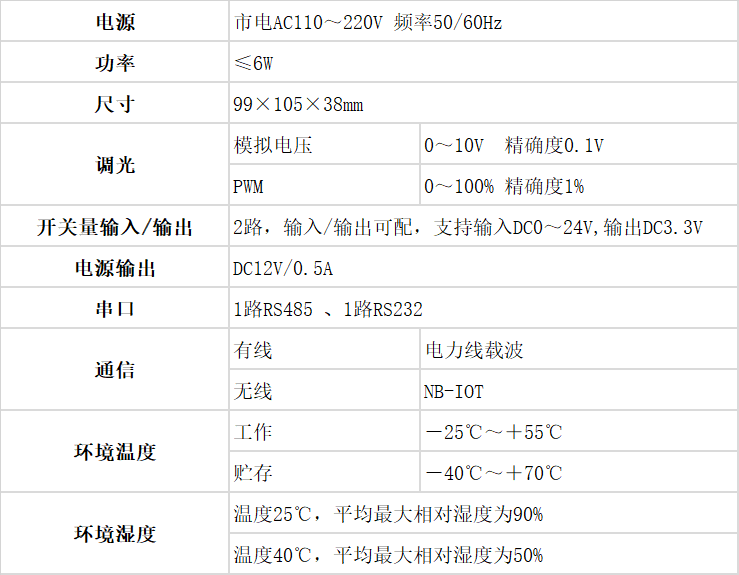

技術規格
產品文檔
產品選型

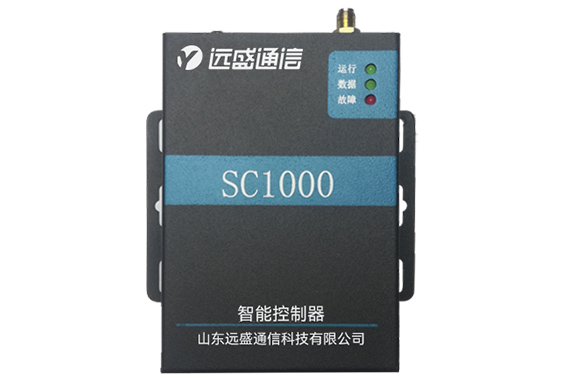

電力載波智能控制器SC1000支持NB通信或電力載波通信,可跟云服務平臺聯網,聯網后可上報開關及亮度狀態,可用于進行用電量統計,并可遠程控制燈光亮度。同時它還可以具有RS485接口,可作為傳感器網關使用,可外接各種傳感器,例如溫濕度/光照/揚塵/風速/風向/雨量等,通過NB傳送到云平臺或通過電力載波模塊傳送給由集中器,由集中器傳送到后臺。
電力載波智能控制器SC1000具有開關量輸入輸出接口,可以采集外部開關狀態,也可遠程控制外部開關。同時還具有12V直流電源輸出接口,可以為其它設備提供12V供電。
電力載波智能控制器SC1000是一款智能調光控制終端,即可以單機使用、也可跟云平臺聯網使用,它可根據外部環境亮度自動控制路燈的開關,也可通過行人及車輛檢測智能控制燈光亮度,達到節能的效果。
產品功能
(1)工作溫度-25℃~+55℃,有良好的穩定性
(2)市電供電,供電電壓AC110~220V,頻率50/60Hz
(3)2種調光方式0-10V和10V PWM
(4)支持電力線載波或NB-IOT
(5)支持外接RS485傳感器,作為傳感器網關使用
(6)支持1路串口RS232
(7)支持2路數字開關量,輸入/輸出可配
依據標準
GB/T 7261-2016 繼電保護和安全自動化裝置基本試驗方法
DL/T 873-2004 微機型發電機變壓器組動態記錄裝置技術條件
NB/T 42015-2013 智能變電站網絡報文記錄及分析裝置技術條件
GB/T 14598.24-2017 量度繼電器和保護裝置第24部分:電力系統暫態數據交換(COMTRADE)通用格式
GB/T 14598.26-2015 量度繼電器和保護裝置第26部分:電磁兼容要求
DL/T 527-2013 繼電保護及控制裝置電源模塊(模件)技術條件
DL/T 553-2013電力系統動態記錄裝置通用技術條件
GB 14598.27-2017 量度繼電器和保護裝置第27部分:產品安全要求
DL/T 478-2013 繼電保護和安全自動裝置通用技術條件
功能概述
(1)電力線載波
電力載波智能控制器SC1000可在電力線上進行載波通信,符合國網2013標準。模塊內嵌高速 Turbo 解碼引擎,支持高達 256QAM 的增強型調制方式,支持多階中繼功能,128bits AES/SMS4 數據加密,有較強的抗白噪、抗脈沖干擾性能。
(2)NB_IOT無線通信
電力載波智能控制器SC1000可選NB_IOT無線網絡通信模塊,可用于連接云平臺,上報亮度、開關狀態以及外接傳感器數據等。也可以通過無線網絡下發指令,調節外接燈光的亮度或進行開除控制。
(3)串口網關
電力載波智能控制器SC1000具有RS485和RS232接口,支持標準Modbus通信協議,通信地址及波特率可設置;典型的應用是作為傳感器網關使用,可接各種485接口的傳感器,如空氣溫濕度、CO2、光照、PM2.5/PM10、風速風向、火情煙霧、加速度、氣壓等等。另外還可以接控制終端,比如PLC控制器,可根據本地或遠程控制指令進行相應的動作。
(4)數字量采集
電力載波智能控制器SC1000支持2路開關數字量輸入輸出,支持輸入DC0-24V,輸出DC3.3V。典型應用是接門磁開關,采集開關狀態。
(5)燈光亮度智慧調節
電力載波智能控制器SC1000支持2種調節方式,0-10V和10V PWM。通過控制照明燈光的驅動電源,達到調節燈光亮度的目的,典型應用在路燈上,例如智慧城市、小區等,可根據時間、亮度、雷達信號等智能開關及自動調節亮度,節能開啟時間/節能級別/節能延時等均可設置,可達到良好的使用及節能效果。
(6)DC12V輸出
電力載波智能控制器SC1000支持一路DC12V 0.5A電源輸出,可以給外設供電,例如傳感器、控制終端或顯示終端等,并可進行遠程控制給外設上下電。
通信協議
電力載波智能控制器SC1000的通信協議支持串口通信協議、Uart透明傳輸協議、電力載波控制協議、NB傳輸協議、RS485標準Modbus協議等,詳見具體說明書。
遠盛 電力載波智能控制器SC1000 說明書
