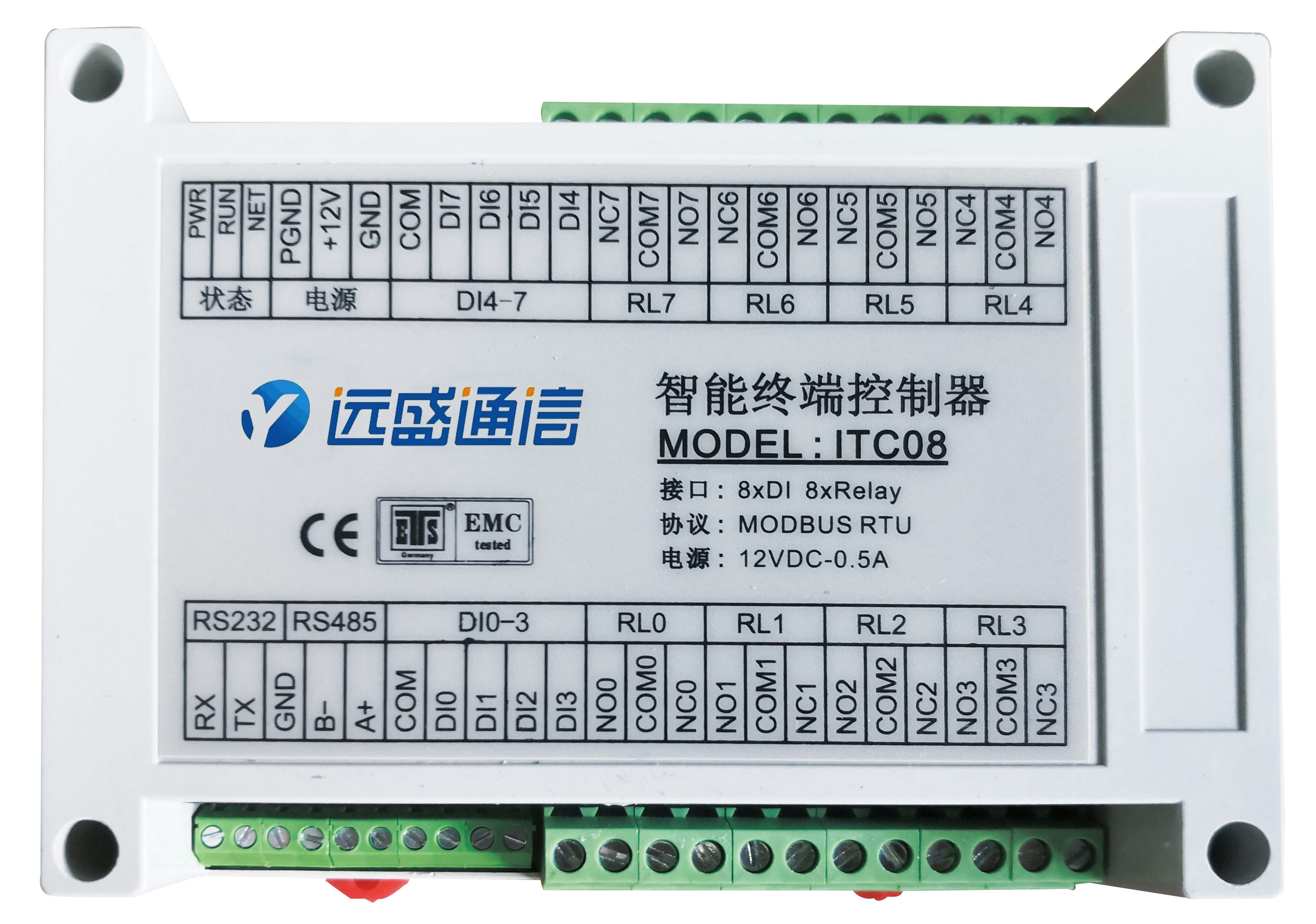

智能終端控制器

智能終端控制器

一共有8路開關量輸出,都為繼電器開關輸出,0~7路繼電器分別定義為,R0,R1,R2,R3,R4,R5,R6,R7。繼電器開關輸出有NO為常開接點,COM為公共接點,NC為常閉接點,三個接點。

  • 產品概述

  • 典型應用

  • 技術規格

  • 產品文檔

  • 產品選型

  • 產品概述

    遠盛智能水肥一體機

    外殼尺寸 :145mm(長)*90mm(寬)*40mm(高)


    接口說明


    1)8路繼電器控制器,用于直流電流小于10A的電器,額定最大250/10A,或通過接觸器控制額定電流更大的電器;

    2)8路開關量輸入,用于接入限位開關(行程開關),或者其他用于指示狀態開關量的輸入等;

    3)1個串口,用于設備功能配置、設置、讀??;

    4)1個485控制總線,用于上位機軟件通過控制協議配置、設置、讀??;

    5)1個12V電源輸入接口。


    應用場景


    1)可用于家居智能開關控制、酒店智能開關控制、卡拉OK計時控制等場景

    2)可用于工業物聯網設備的本地控制、檢測開關量、輸出開關量等場景

    3)智慧農業的卷簾機、放風機、噴淋、灌溉、植物補光燈等執行機構的控制場景

    4)可用于漁業、畜牧業、農業等養殖業的本地設備控制

    技術規格

    智能終端控制器ICT08:一共有8路開關量輸出,都為繼電器開關輸出,0~7路繼電器分別定義為,R0,R1,R2,R3,R4,R5,R6,R7。繼電器開關輸出有NO為常開接點,COM為公共接點,NC為常閉接點,三個接點。


    開關量輸入


    智能終端控制器ICT08:一共有8路開關量輸入,都為光耦隔離開關量輸入,0~7路開量輸入分別定義為,O0,O1,O2,O3,O4,O5,O6,O7。8路開關量輸入有8個IN為開關量輸入接點,每4路開關量輸入有一個COM接點,O0~O7開關量輸入分別對應IN0~7。


    正反轉開關組


    正反轉開關組(繼電器組)功能,主要用于電機的正反轉控制,原理是通過繼電器倒換接線順序來實現電機的正反轉控制。

    YS-ITC08一共有8路繼電器控制器,可組成4路繼電器組-正反轉開關組,分別為,0~1路繼電器可組成G0正反轉開關組;2~3路繼電器可組成G1正反轉開關組;4~5路繼電器可組成G2正反轉開關組;6~7路繼電器可組成G3正反轉開關組。

    出廠默認,正反轉開關組功能是禁止的,需要通過控制軟件或CLI命令行配置開啟功能。


    限位功能


    限位功能:主要用于電機控制,在電機運行到某一點或盡頭時觸發限位開關的通斷,通過限位開關的通斷來控制電機斷電或反轉。

    YS-ITC08限位功能是通過開關量輸入O0~7接外部限位開關,通過檢測限位開關的通或者端,來控制繼電器的斷電或正反轉開關組的反轉。

    限位開關有常閉和常開兩種限位開關,如果使用常開限位開關時,在限位開關閉合時,觸發限位功能,限位開關的常閉常開屬性可以通過控制軟件或CLI開啟功能。
