設備可實時接收調度下發的電壓指令或無功指令,收集并網點、逆變器、無功補償裝置的實時信息和運行狀態,計算并分配目標指令給逆變器和無功補償裝置,實現電網無功電壓控制的功能。
產品概述
典型應用

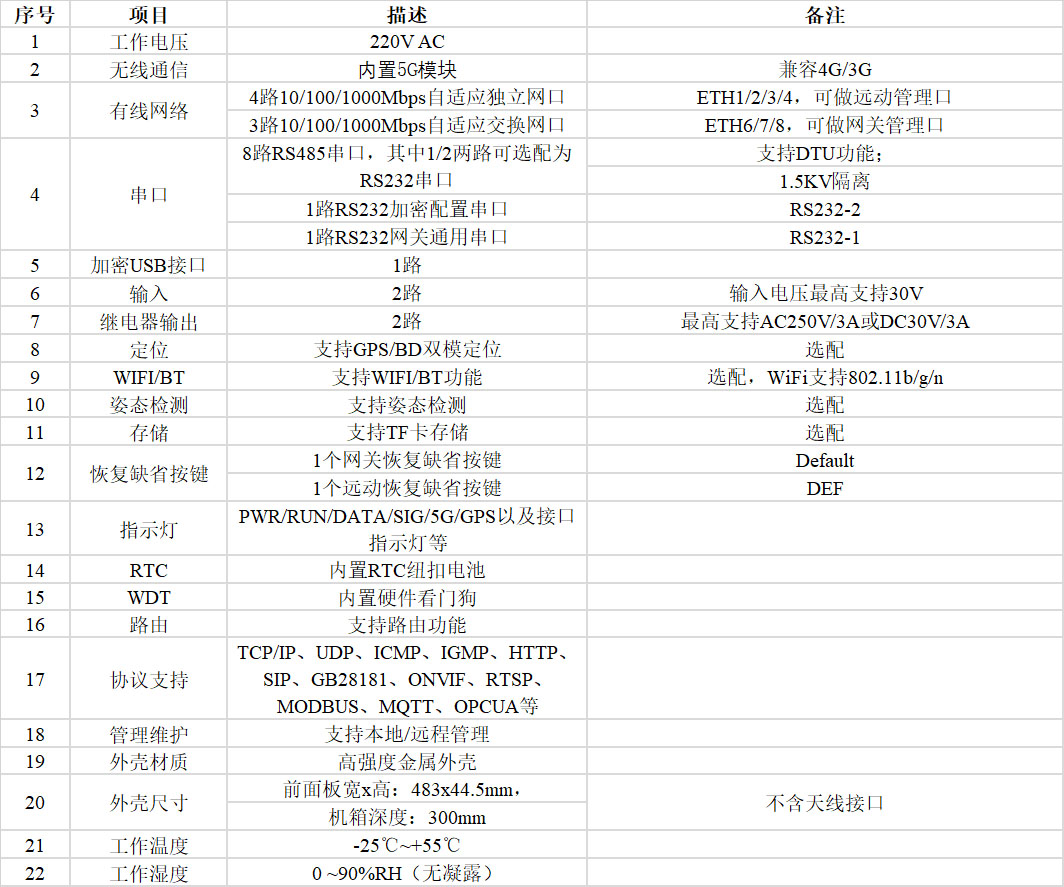

技術規格
產品文檔
產品選型

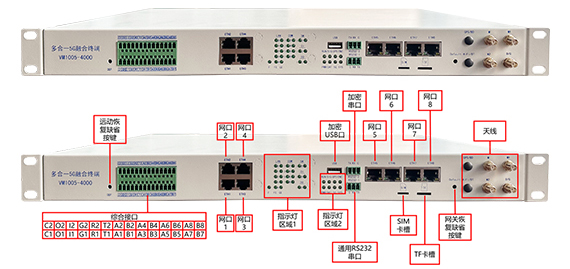

尺寸: 483 mm×300 mm×44.5 mm(標準1U機箱)
多合一AGC/AVC調節終端融合了5G通信終端、縱向加密、遠動機和AGC/AVC控制的功能,滿足10千伏及以上分布式光伏以直采方式接入調度主站,同時進行自動功率控制的功能。
多合一AGC/AVC調節終端采用先進的嵌入式操作系統和靈活的模塊化設計,從集約化部署、節約設備投資成本,節省安裝空間等方面考慮,是具備多機合一的一體化采集通信設備。終端內置5G通信模組和縱向加密模塊,同時具備5G通信、數據加密、遠動傳輸、AGC、AVC等功能,在一臺設備中實現多種業務融合,提升維護工作質量和效率。
多合一AGC/AVC調節終端融合了5G通信終端、縱向加密、遠動機、AGC和AVC控制的功能,滿足整縣光伏、地方電廠及10千伏以下分布式光伏以直采方式接入調度主站,進行自動電壓、功率控制的功能。
多合一AGC/AVC調節終端也可應用于10千伏及以上分布式光伏以直采方式接入調度主站,同時具備自動電壓、功率控制的功能,實現故障、重過載等緊急情況下分布式電源的一鍵切除的剛性控制,以及有功、無功、電壓的柔性調節。
5G加密遠動融合功能
(1)5G通信功能
設備內置5G通信模組,設置SA獨立組網模式,通過SIM卡連接5G電力切片專網,進而連接調度主站安全接入?yún)^(qū),實現和調度主站專網通信。
(2)縱向加密功能
設備內置國標電力微型縱向加密芯片,和調度主站縱向加密設備采用SM2加密算法建立加密隧道,實現身份雙向認證、數據加密和訪問控制功能。
(3)遠動功能
采集站內運行狀態的模擬量和狀態量,監視并向調度主站上傳,并執行調度主站發往分站的控制和調節命令,最終實現“遙信、遙測、遙控、遙調”功能。
(4)容器化app管理功能
支持本地計算機多個容器安裝,單個容器支持部署多個應用軟件,支持本地計算機對APP應用進行啟動、停止、配置、安裝、卸載等操作,支持對APP應用軟件的信息讀取、性能監測。后期設備升級或功能拓展可直接更新內部程序,無需更換硬件設備。
AGC自動功率控制功能
符合《GB-T 40604-2021 新能源場站調度運行信息交換技術要求》、《GB/T40289-2021 光伏發電站功率控制系統技術要求》規范要求。
接收并自動執行調度主站遠方發送的有功、無功功率控制信號(包括指令方式和功率計劃曲線方式),根據最優策略控制本站功率輸出,確保本站最大有功功率值及有功功率變化值不超過調度主站的給定值,同時向調度主站回傳系統運行調節狀態、參數等信息。
AVC自動電壓控制功能
設備可實時接收調度下發的電壓指令或無功指令,收集并網點、逆變器、無功補償裝置的實時信息和運行狀態,計算并分配目標指令給逆變器和無功補償裝置,實現電網無功電壓控制的功能。
多合一AGC/AVC調節終端實時接收調度下發的電壓指令或無功指令,收集并網點、逆變器、無功補償裝置的實時信息和運行狀態,根據這些實時信息、相關約束條件和控制策略等計算并分配目標指令給逆變器和無功補償裝置,實現分布式光伏電站參與電網無功電壓控制的功能;同時多合一AGC/AVC調節終端還要按要求上傳相關的監測和控制信息給主站。
多合一AGC/AVC調節終端接收到主站下發的目標指令后,計算目標指令與實時值差值,如果差值大于調節死區值,則立即進行計算分配調節;同時多合一AGC/AVC調節終端實時監測并網點的電壓或無功,當實時值與目標指令的偏差值大于調節死區時,也會進行計算分配調節,維持并網點電壓和無功的穩定。
當?shù)貐^(qū) EMS 系統中變電站 10 千伏母線電壓越限且 AVC 無可調節手段時,依托地區多元協同管控系統,下發分布式光伏并網點電壓控制上下限,利用多合一終端 AVC 功能,實現 10 千伏分布式光伏參與電網無功電壓控制。
產品適用范圍
隨著我國新能源的建設發展,分布式光伏發電的裝機容量也在不斷增加,在電網中所占比重越來越大。由于光伏發電出力具有隨機性、不可控性等特點,給電網的安全調度帶來很多問題。
多合一AGC/AVC調節終端將分布式光伏發電場站視為一個大容量機組呈現在調度面前,使之具有可調性和可控性,是調度中心對分布式光伏發電場站實現友好控制的橋梁,能有效提高電網對新能源發電的接納能力。
多合一AGC/AVC調節終端以調節分布式光伏發電場站的所有無功源的無功出力為技術手段,實現新能源發電場站無功功率的連續調節和協調控制,適用于各種規模的光伏電站的電壓無功控制。
產品主要特點
1)功能定位完全滿足“光伏電站接入電力系統技術規定”,使分布式光伏發電場站在電壓無功控制方面成為友好型發電場站。
2)支持多種調度指令下達方式,包括實時控制指令、計劃曲線等,調節指令可以是電壓目標指令也可以是無功目標指令。
3)支持光伏電站的電壓自動控制,控制對象包括光伏逆變器和無功補償裝置。
4)逆變器在夜間零有功功率輸出時若任具備無功功率調節功能,在夜間也能正常參與電網無功電壓調節。
5)可自動計算系統阻抗,針對母線電壓計算發電場站應發無功,在所有無功源之間進行優化分配。
多合一5G融合終端VM1005-5000融合了5G通信終端、縱向加密、遠動對接和AGC/AVC控制的功能,滿足10千伏分布式光伏以直采方式接入調度主站,同時進行自動功率控制的功能。
了解詳情
可配置三組電壓、三組電流的模擬量測量功能,主要采集并網側的電壓、電流二次值??删_計算出系統頻率、有功功率、無功功率及功率因數,可采集20路開關量變位遙信。
了解詳情
設備可實時接收調度下發的電壓指令或無功指令,收集并網點、逆變器、無功補償裝置的實時信息和運行狀態,計算并分配目標指令給逆變器和無功補償裝置,實現電網無功電壓控制的功能。
了解詳情
AGC融合終端(群調群控終端)在分布式電源場地安裝,集成數據采集、加密傳輸、控制、通信等功能用于上送分布式電源實時運行信息至調度端并接收調度端功率控制指令的裝置。
了解詳情
多合一5G融合終端(電網)融合了5G通信終端、縱向加密、遠動機和AGC控制的功能,滿足10千伏及以上分布式光伏以直采方式接入調度主站,同時進行自動功率控制的功能
了解詳情
內置5G通信模組,4路千兆網口,為有線網絡設備提供高速無線上網功能,具有RS232和RS485串口、CAN接口、IO接口等,實現多協議融合通信網關功能。
了解詳情
內置5G通信模組和縱向加密模塊,配合電力主站加密模塊實現通信加密功能,同時它還具有485串口/232串口、CAN接口、IO接口等,可進行接口間協議轉換,具有網絡自診斷功能,斷線可自動重連
了解詳情
又稱“光伏逆變器數據采集智能通信終端”,是一款用于分布式光伏逆變器的數據采集、監測、上傳、控制的終端設備。
了解詳情
