能夠做到在運輸過程中對貨物運輸狀態進行全程數據監控,記錄運輸過程中的所有加速度和氣候值,從而再現所有重要事件,能夠通過設備遠端從PC端和APP端發出警報,并記錄警報信息。
產品概述
典型應用

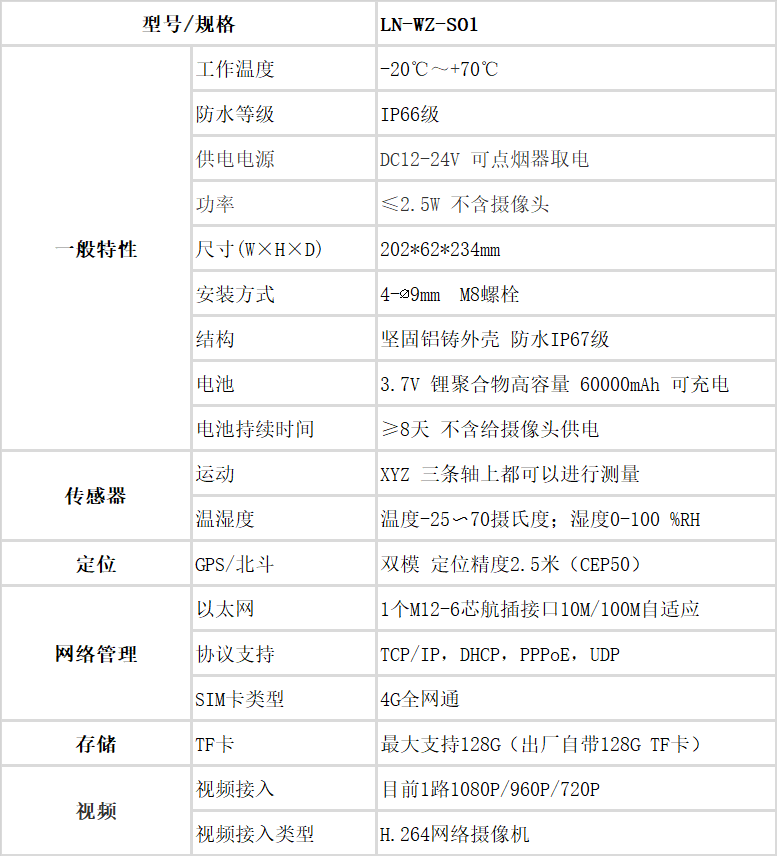

技術規格
產品文檔
產品選型

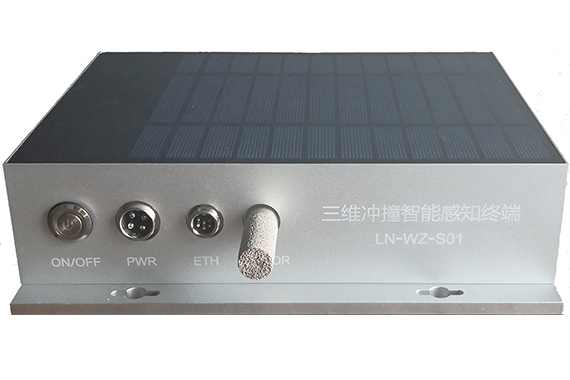

電力物資配送車載終端LN-WZ-S01(三維沖撞智能感知終端)作為無線網絡終端,負責采集運輸物品的振動、溫濕度和視頻數據,通過4G無線網絡上傳到公網網絡中,通過公網IP地址鏈接自己服務器的平臺系統,完成數據上傳功能。硬件電路集成6軸運動傳感器、溫濕度傳感器、4G無線通信模塊、定位模塊、本地存儲模塊等,嵌入式軟件在硬件支持下,實現傳感器數據采集、圖像數據采集、無線通信、定位等功能。
電力物資配送車載終端LN-WZ-S01(三維沖撞智能感知終端)能夠做到在運輸過程中對貨物運輸狀態進行全程數據監控,記錄運輸過程中的所有加速度和氣候值,從而再現所有重要事件。一旦發生碰撞或者其他危險,能夠通過設備遠端從PC端和APP端發出警報,并記錄警報信息,做到運輸過程有據可查、實時報警、責任到人。
功能特點
(1)6軸運動傳感器:x?y?z三軸的傾斜角度和三軸方向的加速度;
(2)溫濕度傳感器:同時檢測溫度和濕度數據;
(3)鋁制加厚金屬外殼,防水、抗振、防爆設計;
(4)12~24V直流寬壓供電,兼容不同類型的車輛;
(5)內置工業級4G模塊,可支持4G全網通,支持TDD-LTE/FDD-LTE兩種網絡制式;
(6)支持1路數字?jǐn)z像頭,對車輛進行實時視頻監控;1080P/960P/720P網絡攝像機 H.264編碼;
(7)內置定位模塊,支持GPS和北斗雙模定位;采用中科微電子ATGM332D GPS/BD雙模定位模塊,對終端設備所在位置進行精準定位;
(8)支持本地TF卡存儲(128G),用于數據存儲;
(9)備用鋰電池,用于主電斷電后的設備運行,持續運行8天。
依據標準
《道路車輛電子電氣產品的環境條件和試驗》ISO-16750
《無線電干擾和抗擾度測量設備規范》GB/T 6113.1 1995
《無線電干擾和抗擾度測量方法》GB/T 6113.2 1998
《汽車對外電磁輻射標準》GB14023-2000
《用于保護車載接收機的電磁輻射標準》GB18655-2002
《汽車電子設備應耐受的輻射騷擾的強度標準》GB/T17619-1998
《電動車輛對外電磁輻射標準》GB/T18387-2001
《TD-LTE數字蜂窩移動通信網終端設備技術要求》YD/T 2575-2013
《TD-LTE數字蜂窩移動通信網終端設備測試方法》YD/T2576.2-2013;
功能簡介
(1)傳感器數據的采集
內置空間運動傳感器:?x y z 三軸的傾斜角度和三軸方向的加速度,陀螺儀可測范圍為±250,±500,±1000,±2000°/秒,加速度計可測范圍為±2,±4,±8,±16g;
(2)GPS/BD雙模定位
采用中科微電子ATGM332D模塊,對終端設備所在位置進行精準定位;
(3) 4G網絡通信
設備采用4G無線通信網絡上傳檢測數據到中心服務器,為監管建立起大數據平臺。4G全網通,支持TDD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM等多種網絡制式。在高速寬帶數據接入的同時,也可提供語音、短信、通訊簿等功能;
(4) H.264視頻編解碼及10M/100M自適應網絡管理
設備通過外置的數字?jǐn)z像頭采集視頻數據,編碼方式H.264.采用公司已研發的基于HI3518的視頻監控方案,同時支持最大128G的大容量存儲;
(5)電源穩定性
DV12-24V寬電壓;電源短路、過流、過壓保護;支持備用電池供電,滿續航可持續工作8天。
注意事項
(1)終端與監控貨物之間應沒有阻尼物,否則測量值會出現偏差。
(2)如果本裝置安裝不當,當被監控貨物和記錄儀之間發生振動時,會產生過高的測量值。
(3)運輸車輛出發前應從平臺檢查電池電量。
(4)在運輸途中避免外部環境對記錄儀本體進行直接沖擊。
(5)卸下儀器時應先停止采集,以免誤記錄人為產生的振動信號。
(6)每個設備配有兩個防水帽,不接線時需要蓋上以防進水短路。
(7)本記錄儀內不附任何維修附件,請不要自行打開和拆卸。
(8)本記錄儀防塵防水IP66級,可以雨淋但應避免長時間浸泡。
(9)報廢的記錄儀應遵守有關電子垃圾處理規定,妥善報廢,不得污染環境。
(10)機內存有大容量鋰電池,將本記錄儀投入火中將有嚴重爆炸可能。

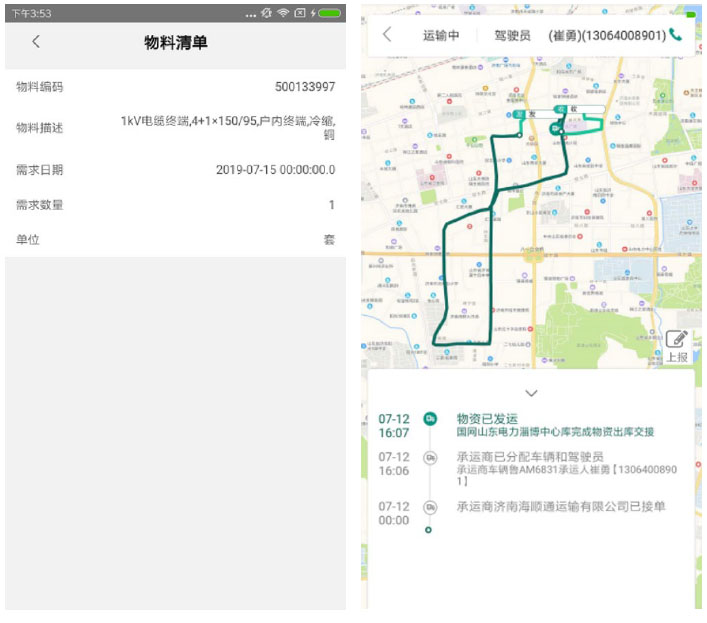

電力物資配送APP端
點擊“配送車輛跟蹤”菜單,進入車輛跟蹤列表界面,根據裝車單編號、裝車單狀態、承運商名稱、駕駛員姓名、車牌號等條件查找處于運輸狀態的裝車單。

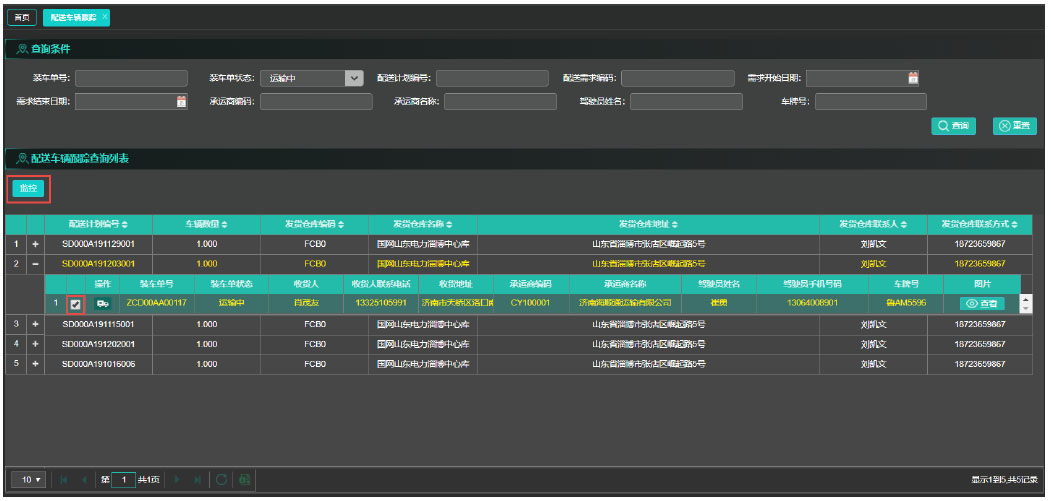

電力物資配送PC端
(1)點擊“配送車輛跟蹤”菜單,進入車輛跟蹤列表界面??梢圆榭唇K端軌跡信息。
(2)根據裝車單編號、裝車單狀態、承運商名稱、駕駛員姓名、車牌號等條件查找處于運輸狀態的裝車單。
(3)勾選已檢索到的裝車單行,點擊“監控”按鈕,系統彈出配送監控地圖界面,顯示當前裝車單的車輛運輸軌跡及實時地理位置信息。
遠盛 電力物資配送車載終端LN-WZ-S01 說明書
