采用標準1DIN 結構設計。支持音視頻錄像、音視頻輸出、語音對講、行駛數據記錄、IC 卡登簽、數據打印、實時監控等功能,可以實現視頻錄像、汽車行駛記錄信息的實時上傳。
產品概述
典型應用
技術規格
產品文檔
產品選型

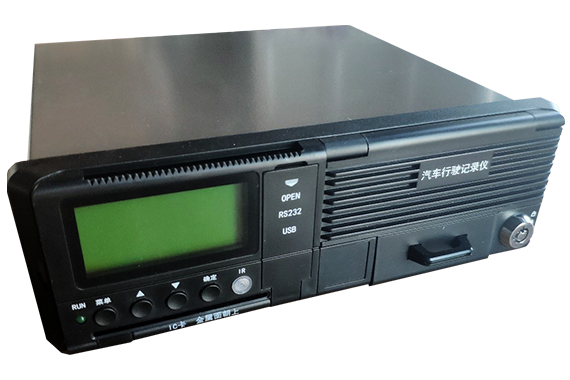

汽車行駛記錄儀(部標機)采用標準1DIN 結構設計。支持音視頻錄像、音視頻輸出、語音對講、行駛數據記錄、IC 卡登簽、數據打印、實時監控等功能。結合3G/4G(可定制拓展5G通信)無線傳輸技術、定位技術,可以實現視頻錄像、汽車行駛記錄信息的實時上傳。通過控制中心可以實時對車輛進行遠程監控、分析和處理。
汽車行駛記錄儀(部標機)符合交通部部標協議(JT/T 794-2011、 JT/T 808-2011、JT/T 1076-2016、JT/T 1078-2016)、國標協議(GB/T19056-2012)等國家相關政策標準,支持與第三方平臺的對接。 可適用于兩客一危、貨運車、出租車、校車等車輛行業監管需求。
功能特點
1)符合國家相關政策標準:GB/T 19056-2012、JT/T 794-2011、 JT/T808-2011、JT/T1076-2016、 JT/T 1078-2016;
2)支持 8 路 720P 或 4 路 1080P 高清視頻實時存儲與上傳,支持H.264/H.265視頻編解碼;
3)支持內置打印機;
4)支持遠程對講;
5)支持1塊2.5寸硬盤(固態/機械)、1張SD卡和1張TF卡循環存儲;
6)擴展接口豐富,支持7寸液晶顯示屏、傳感器、災備USB設備、廣告屏等外設;
7)支持內置WIFI 模塊;
8)具備行車信息采集接口,可采集車輛轉向、剎車、倒車、車速等信息,內置G-sensor,可采集車輛狀態信息;
9)具備斷電保護功能,突然斷電情況下可保障關鍵數據的完整。
安裝操作

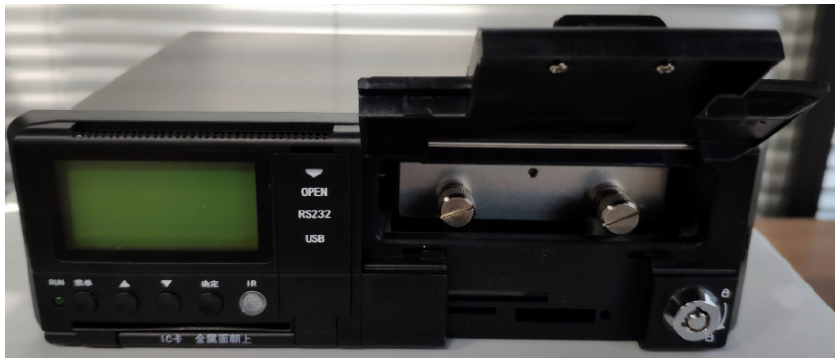

用鑰匙將硬盤鎖擰到開鎖狀態,拉動把手打開前蓋板。將硬盤盒兩側的手?jǐn)Q螺絲松開,如下圖:
抽出硬盤盒,然后將硬盤放置到硬盤盒內,用配套的4顆平頭螺絲將硬盤固定在硬盤盒上。
硬盤固定好后再將硬盤盒推入硬盤槽內,推入時注意硬盤盒下邊緣不要卡主外殼邊沿,若接口阻力較大,可用拇指按住兩顆手?jǐn)Q螺絲中間的位置用力向里推入,確保推到位后擰緊手?jǐn)Q螺絲。
若需裝入SD卡和TF卡,則分別將卡插到對應的卡槽內。SIM卡放入卡托內,插入到SIM卡槽內。然后蓋上硬盤蓋板并鎖上硬盤鎖。
打印紙安裝

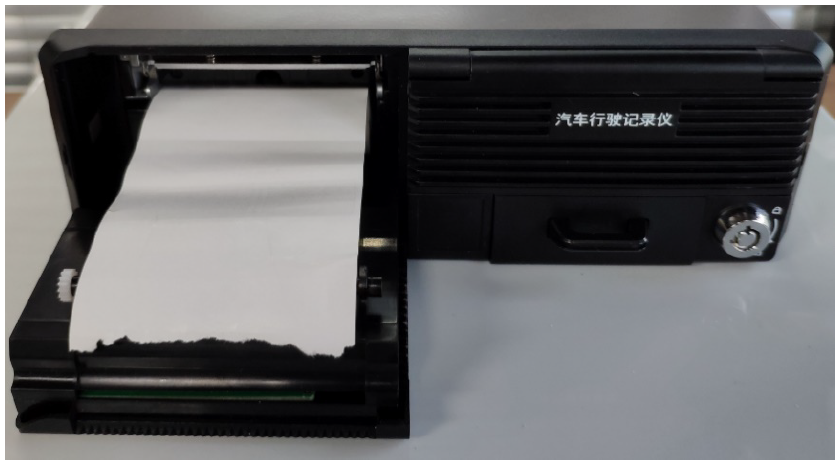

從打印口處(液晶屏上方有鋸齒的位置)向外側撥動,將LCD前面板打開,然后將打印紙放進凹槽內,放置前先用指甲或堅硬物體在打印紙兩面劃動,有明顯黑色痕跡的一面向上。如下圖:
打印紙放置好后,在關閉LCD前面板前,將打印紙左右兩側置于打印滾軸兩側固定腳之內,然后關好LCD前面板。打印紙安裝好后,進行打印測試,確定安裝無問題。
設置操作

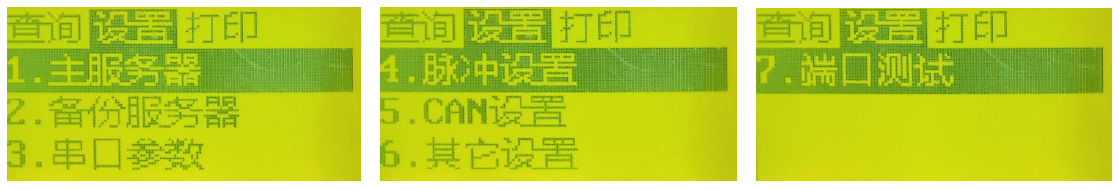

在設置二級菜單選擇界面,可進行主服務器設置、備份服務器設置、串口參數設置、脈沖設置、CAN設置、其他設置、端口測試等功能。
按上下鍵選擇二級菜單,按確定鍵打印相應內容。
設備通過VGA接口或CVBS接口連接顯示屏后,在正常工作狀態下,可通過鼠標在液晶屏上進行操作。
WEB操作

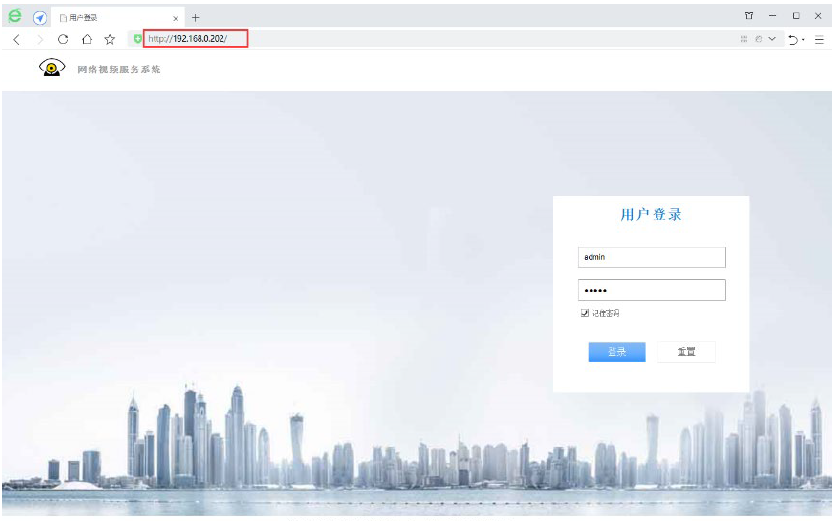

將設備通過網絡連接到電腦,在電腦上打開瀏覽器,輸入設備IP地址后回車,進入登錄界面。
從web端可對批量設備進行可視化管理,通過管理菜單功能,可查看相關視頻、進行快捷菜單操作、進行錄像查詢、查看設備信息/狀態信息、平臺設置功能界面、網絡設置界面、媒體設置界面、告警設置界面、存儲設置界面、賬戶設置界面等。
遠程操作

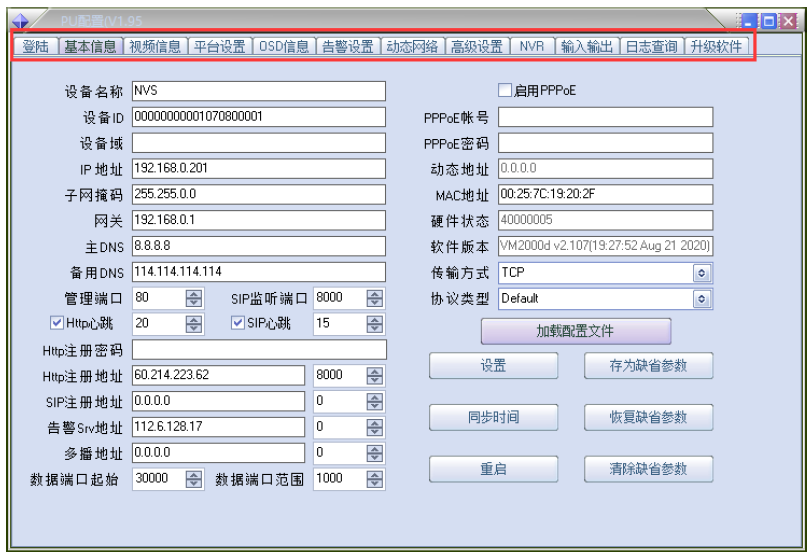

打開pucfg軟件,在登錄界面點擊搜索,界面上顯示所有已連接的設備數量,然后在地址欄選擇需要操作的設備地址,點擊登錄。
可查看并進行相關操作,比如基本信息標簽、視頻信息標簽、平臺設置標簽、OSD信息標簽、告警設置標簽、動態網絡標簽、高級設置標簽、輸入輸出標簽、日志查詢標簽、升級軟件標簽等。

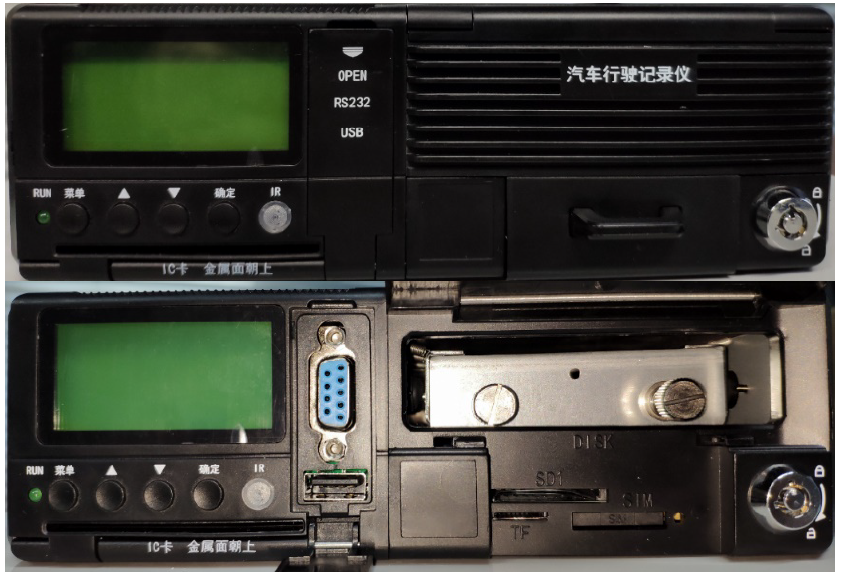

汽車行駛記錄儀(部標機)前面板主要有液晶顯示屏、運行指示燈、按鍵、紅外接口、IC卡槽、RS232接口(中間蓋板下面)、USB接口(中間蓋板下面)、硬盤槽(右側蓋板下)、SD卡槽(右側蓋板下)、TF卡槽(右側蓋板下)、SIM卡槽(右側蓋板下)、硬盤鎖,布局示意圖如下。

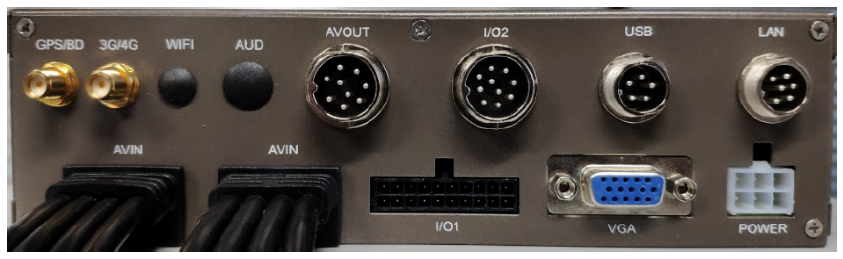

汽車行駛記錄儀(部標機)后面板主要有GPS/BD天線接口、3G/4G天線接口、WIFI天線接口、8路音視頻輸入接口、手咪接口、音視頻輸出接口、IO接口1、IO接口2、災備USB接口、網絡接口、VGA接口和電源接口,布局示意圖如下。
