10千伏及以上分布式光伏接入-技術方案

來源:新能源并網

時間:2022-03-11 14:36:07

瀏覽量:Loading...

10千伏及以上分布式光伏接入方案

  10千伏及以上分布式光伏并網接入要根據實際情況進行選擇,在有條件的情況下優先選用目前的最新技術,保證整體并網接入的穩定性。具體情況需要具體分析,不管采用哪種接入方式,都必須經地調審批同意。

  10千伏及以上分布式光伏以直采方式接入調度機構,可采用電力調度數據網、無線網絡兩種方式,接入的數據需滿足調度數據采集范圍及頻率需要。

  AGC自動增益控制電路的作用是:當輸入信號電壓變化很大時,保持接收機輸出電壓恒定或基本不變。

  因此對AGC電路的要求是:在輸入信號較小時,AGC電路不起作用,只有當輸入信號增大到一定程度后,AGC電路才起控制作用,使增益隨輸入信號的增大而減少。

  電力監控系統網絡安全監測裝置(II型)主要部署于變電站、發電廠等生產控制大區,實現對電力二次系統服務器、工作站、網絡設備以及安全防護設備的實時運行監視、安全事件處理、實時通信、服務代理、本地安全管理等功能。

1、調度數據網接入方案

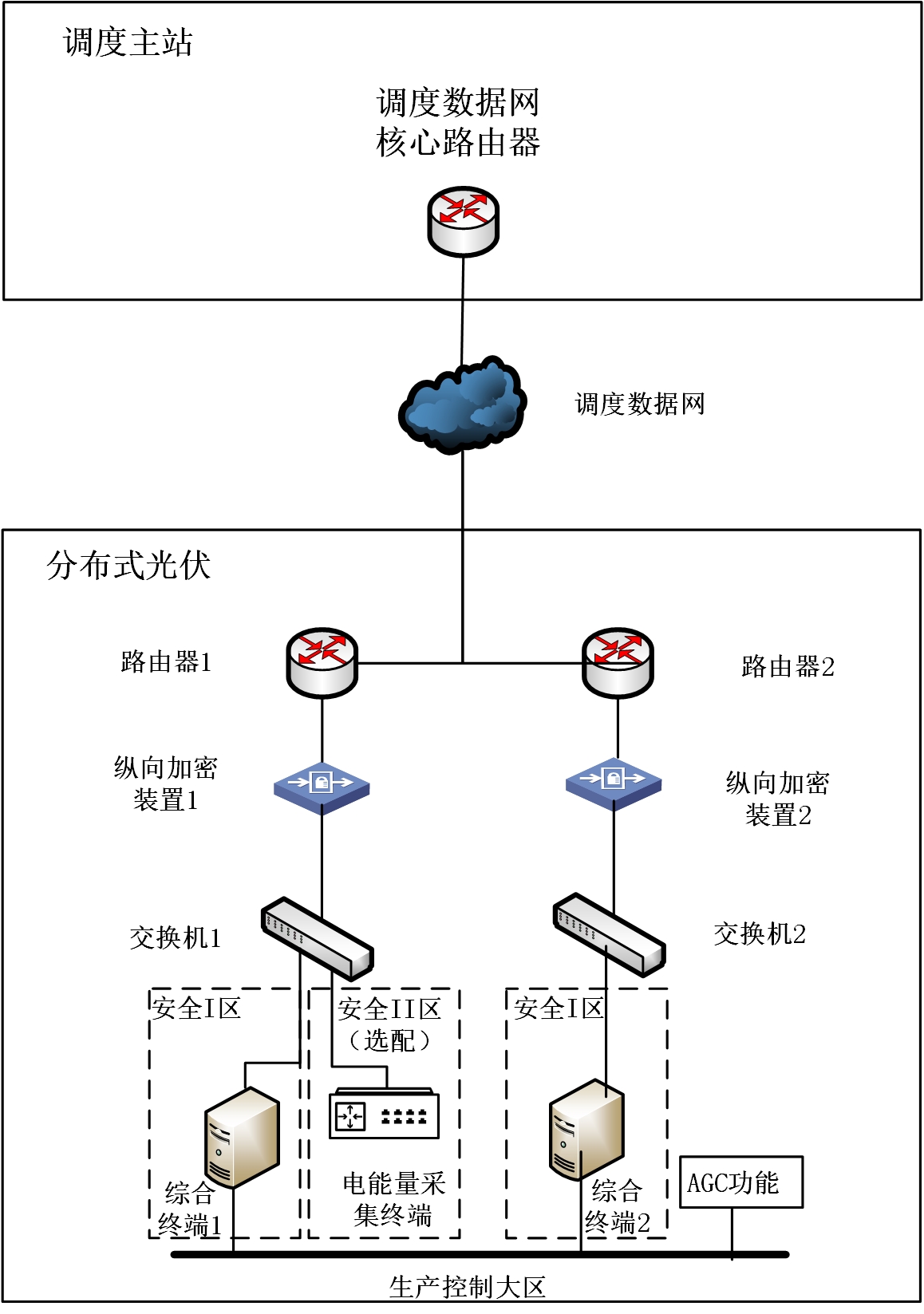

分布式光伏調度數據網接入典型技術方案圖

  地方電廠調度數據網接入典型技術方案如上圖所示,為了方便閱讀,圖中將遠動裝置分別和交換機進行單聯,但在實際應用場景中,遠動裝置是要和兩臺交換機都要連接的,正常使用情況下“一主一備”。

  調度數據網接入方案設備清單:

(1)綜合終端:具備遠動通信、有功功率控制功能*2臺;

(2)調度數據網設備:路由器*2臺、交換機*2臺、縱向加密*2臺;

(3)網絡安全監測裝置(II 型):實現廠站服務器、工作站、站控層交換機及安全防護設備等生產控制大區設備的監測*1臺;

(4)電能量采集終端(選配):滿足電能量采集傳輸要求*1臺。


2、無線網絡接入方案

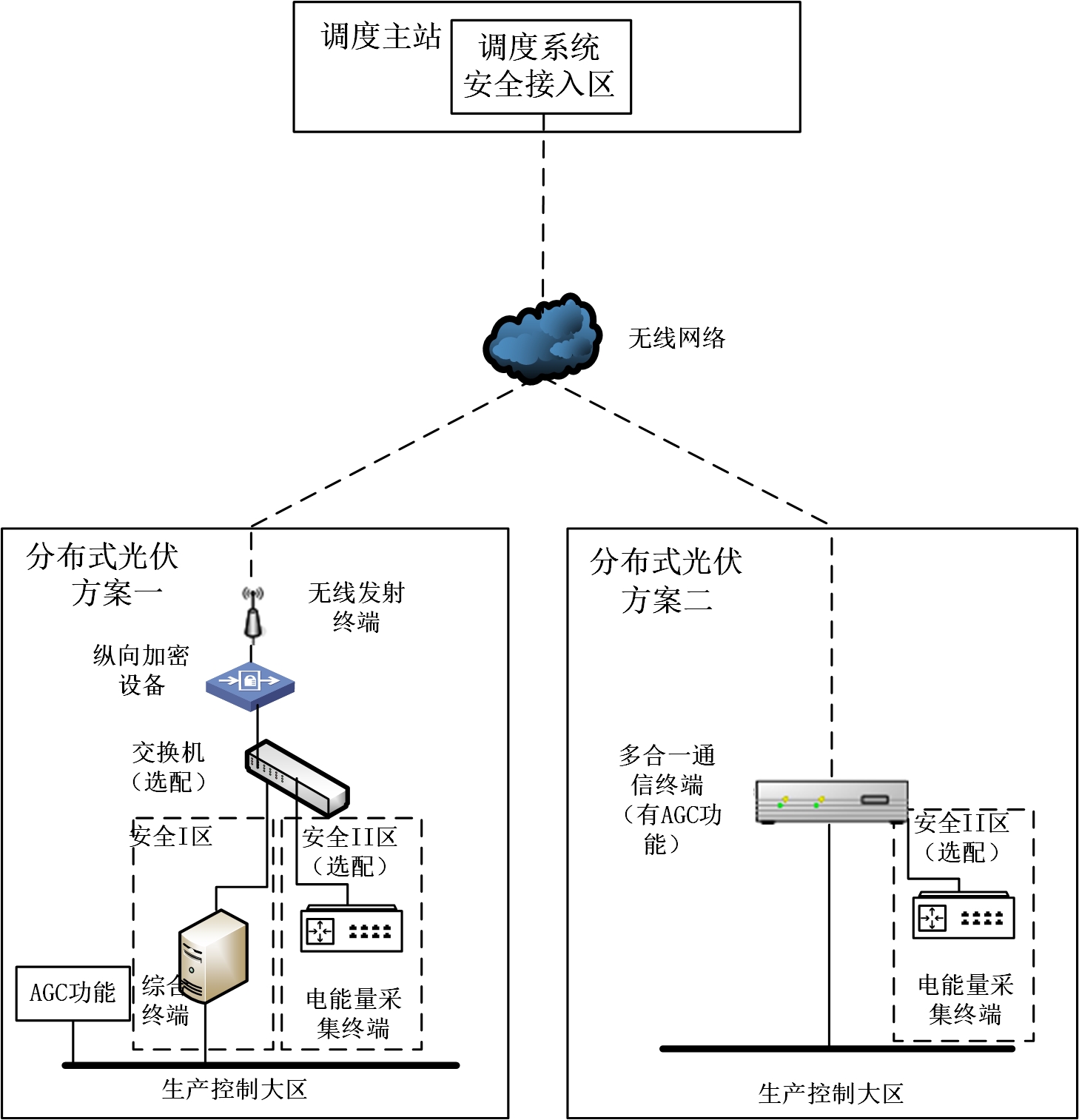

分布式光伏無線接入典型技術方案圖

  以上是分布式光伏無線接入典型技術方案圖,其中交換機為選配,因為當遠動設備只和縱向加密設備連接時,所需的接口較少,不再需要交換機來進行接口拓展,但調度數據網接入方案中,因為所有關鍵設備要求“一主一備”,出現故障時能進行切換,所以各設備之間的接口需求量大,交換機為必選項。

  當電廠不具備調度數據網接入條件時,可采用無線接入的方式。無線接入不需要光纖和有線網絡,對于比較偏遠地區來說建設成本會低很多,對現場設施要求低,只要有網絡信號的地方就能使用。


方案一:配備二合一終端

  分布式光伏無線接入技術方案的本質是解決網絡傳輸問題,因此可以將調度數據網中的有線網絡傳輸替換為無線網絡傳輸,目前可選方案是要求綜合終端具備遠動通信、有功功率控制功能。

  無線網絡接入方案主要配置清單如下:

(1)綜合終端:具備遠動通信、有功功率控制功能*1臺;

(2)網絡及安全設備:無線發射終端*1臺、縱向加密設備*1臺;

(3)交換機(選配):二層交換機*1臺;

(4)電能量采集終端(選配):滿足電能量采集傳輸要求*1臺。

  鑒于目前設備無論是穩定性還是功能適配性都在不斷增強,為了適應整個行業發展需要,我公司現研發了多合一5G通信終端,能同時實現5G通信、縱向加密、遠動傳輸?shù)裙δ埽w方案替換更加便捷,能夠大大降低維護成本和替換成本,給地方電廠及分布式光伏并網接入提供了一種新的選擇。

  方案一的融合終端集成了兩項功能,其他關鍵設備還是需要提供。在實際操作作業中,可采用多合一5G通信終端,最終實現四合一功能,極大降低維護成本和更換成本,即下述方案二。


方案二:配備多合一通信終端

(1)多合一通信終端(有AGC功能):實現無線通信、數據加密、遠動傳輸?shù)裙δ?1臺;

(2)電能量采集終端(選配):滿足電能量采集傳輸要求*1臺。

注:若分布式光伏已具備AGC功能,方案一和二可以不再考慮部署AGC功能。

說明:10千伏及以上分布式光伏接入方案原理與《地方電廠接入方案》類似,相同內容不再贅述。


說明:《整縣光伏可觀可測可控可調-建設方案》、《地方電廠分布式光伏并網接入-技術方案》、《10千伏及以上分布式光伏接入-技術方案》、《低壓(380V/220V)分布式光伏接入-技術方案》幾個方案為成體系方案,請結合閱讀。
