整縣分布式光伏生產數據接入遠程集控中心、電網調度中心-設計方案

來源:新能源并網

時間:2024-02-22 15:57:31

瀏覽量:Loading...

整縣分布式光伏生產數據接入遠程集控中心、電網調度中心-設計方案

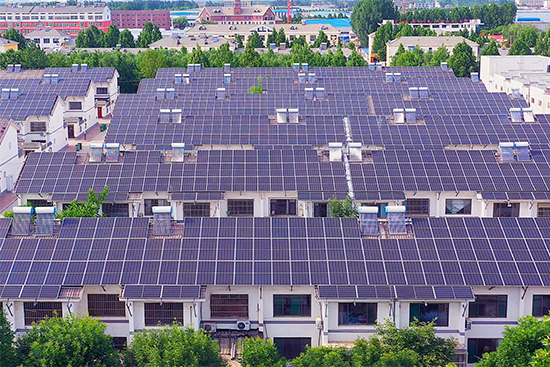

1、整縣分布式光伏的定義

  2021年6月20日,國家能源局綜合司下發《關于報送整縣(市、區)屋頂分布式光伏開發試點方案的通知》(以下簡稱《通知》)?!锻ㄖ分赋錾暾堅圏c條件為,要求具有豐富的屋頂資源;有較高的開發利用積極性;有較好的電力消納能力;開發市場主體基本落實,開發建設積極性高,有實力推進試點項目建設。

  《通知》指出,我國建筑屋頂資源豐富、分布廣泛,開發建設屋頂分布式光伏潛力巨大。開展整縣(市、區)推進屋頂分布式光伏建設,有利于整合資源實現集約開發,有利于削減電力尖峰負荷,有利于節約優化配電網投資,有利于引導居民綠色能源消費,是實現“碳達峰、碳中和”與鄉村振興兩大國家重大戰略的重要措施。


2、整縣分布式光伏并網方案的項目背景

  為充分發揮新能源遠程集控中心的調度作用,不斷提升新能源安全生產管理水平,依托新能源遠程集控中心,利用遠程集控平臺、遠程診斷平臺等數字化技術,開展新能源設備遠程監控、遠程診斷、運行調度、缺陷管理等工作,實現新能源生產運行遠程集中、專業高效管控,我公司編制《整縣分布式光伏生產數據接入遠程集控中心、電網調度中心-設計方案》。

  根據山東電力調度控制中心2021年11月9日下發《關于加快推進地方電廠和分布式光伏數據接入專項治理工作的通知》(魯調控〔2021〕364號)要求,10千伏及以上分布式光伏(以下簡稱場站)數據許接入調度機構,可采用電力調度數據網、無線網絡兩種方式,接入的數據需滿足調度數據采集范圍及頻率需要。

  根據集控中心生產數據接入要求和當?shù)卣{度自動化對分布式光伏生產數據接入要求,分別編制《10kV并網分布式光伏生產數據接入遠程集控中心、電網調度中心方案》和《380V并網分布式光伏生產數據接入遠程集控中心、電網調度中心方案》。


3、整縣分布式光伏并網方案的編制依據

 ?。ㄒ唬蛾P于印發山東電網新能源集中監控中心調度管理規定及投運前基本條件驗收確認書的通知》(山東電力調度控制中心通知〔2022〕94)

  (二)山東能監辦和山東省能源局2021年12月28日下發《關于切實做好分布式光伏并網運行工作的通知》(魯監能安全規〔2021〕94號);

 ?。ㄈ┥綎|電力調度控制中心2021年11月9日下發《關于加快推進地方電廠和分布式光伏數據接入專項治理工作的通知》(魯調控〔2021〕364號);

 ?。ㄋ模吨袊A電集團有限公司新能源遠程集控管理辦法》。


4、整縣分布式光伏有功功率控制要求

 ?。?)具備有功功率控制能力,當需要同時調節輸出有功功率和無功功率時,在并網點電壓偏差符合GB/T12325規定的前提下,優先保障有功功率輸出。

 ?。?)最大輸出功率和最大功率變化率應符合電網調度機構批準的運行方案;同時應具備執行電網調度機構指令的能力,能夠通過執行電網調度機構指令進行功率調節,緊急情況下,電網調度機構可直接限制分布式電源向公共電網輸送的有功功率。


5、整縣分布式光伏無功功率控制要求

 ?。?)具備無功電壓調節控制功能。

 ?。?)具備無功電壓控制功能。分布式電源在滿足其無功輸出范圍和公共連接點功率因數限制的條件下,進行其并網點功率因數和電壓的控制;同時,接受電網調度機構無功指令,其調節方式、參考電壓、電壓調差率、功率因數等參數執行調度協議的規定。


6、整縣分布式光伏數據信息采集要求

  在正常運行情況下,需要采集的信息包括:

  1)電氣模擬量:并網點的電壓、電流、有功功率、無功功率、功率因數、頻率;

  2)狀態量:并網點的并網開斷設備狀態、故障信息、分布式電源遠方終端狀態信號和通信通道狀態等信號;

  3)電能量:發電量、上網電量、下網電量;

  4)逆變器信息;

  5)其他信息:分布式電源并網點的投入容量。


7、10kV并網分布式光伏生產數據接入遠程集控中心、電網調度中心方案

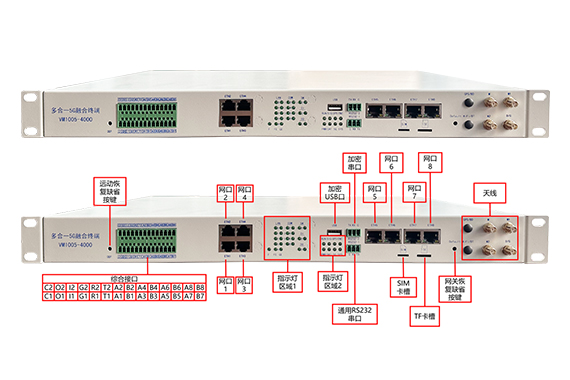

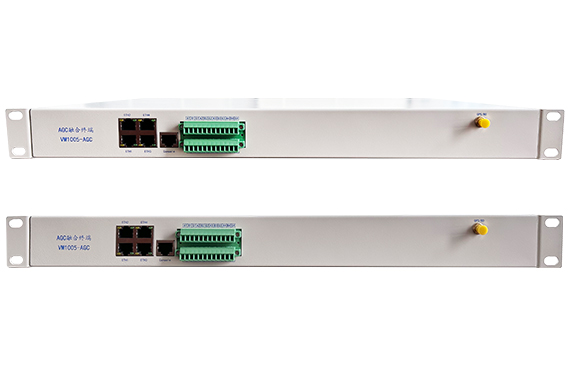

  采用無線通信方式與電網調度中心進行數據傳輸,以項目接入并網點為單位,配置一套多合一5G融合終端,同時具備無線通信、加密芯片、遠動傳輸、AGC子站等功能,在一臺設備中實現多種業務融合。

  采用無線通信方式與遠程集控中心進行數據傳輸,配置一臺通信管理機,將并網點信號、點表、電量信息等上傳至集控云平臺,由集控云平臺將數據傳輸給集團公司集控中心。

同時,逆變器信號通過智能通信終端設備采集,送給集控云平臺,進而傳送給集團集控中心和并網點通信管理機給調度轉發,同時滿足調度和集控中心數據采集要求。智能通信終端設備配置專門線纜,不影響原逆變器采集棒安裝和原逆變器廠家云平臺數據采集。


8、380V并網分布式光伏生產數據接入遠程集控中心、電網調度中心方案

  采用無線通信方式與遠程集控中心進行數據傳輸,380V布式光伏項目利用智能通信終端采集發電實時功率、發電量、運行狀態信息,上送到互聯網端集控云平臺,集控云平臺與新能源遠程集控中心對接,實現低壓分布式光伏發電數據采集。
