地方電廠及10kV光伏接入典型場景

來源:智能電網

時間:2022-03-09 09:06:52

瀏覽量:Loading...

地方電廠及10kV光伏接入典型場景

  調度主站建立安全接入?yún)^(qū),運營商在主站搭建好UPF服務器,分站部署5G切片信號。分站業務包括遠動業務、電能量采集終端業務、故障錄波業務等,在分站通過交換機設備匯集,再經過縱向加密設備進行加密,然后由5G融合通信網關通過無線與調度主站實現通信。

  以濟南局測試為例,配置以5G融合通信網關設備為例,其他設備配置參考配置手冊。

  濟南局網絡規劃,主站實時網絡網段37.113.0.1-126/25,劃分VLAN199,網關為37.113.0.126,主站縱向加密地址37.113.0.120,遠動前置服務器為37.113.0.1-2;非實時網絡網段37.114.0.1-126/25,劃分VLAN299,網關37.114.0.126,主站縱向加密地址37.114.0.120,遠動前置服務器為37.114.0.1-2(模擬,暫時無具體業務)。

  注意:限于篇幅,本文不對具體場景下的具體配置做說明,如需詳細文檔請聯系我公司技術。

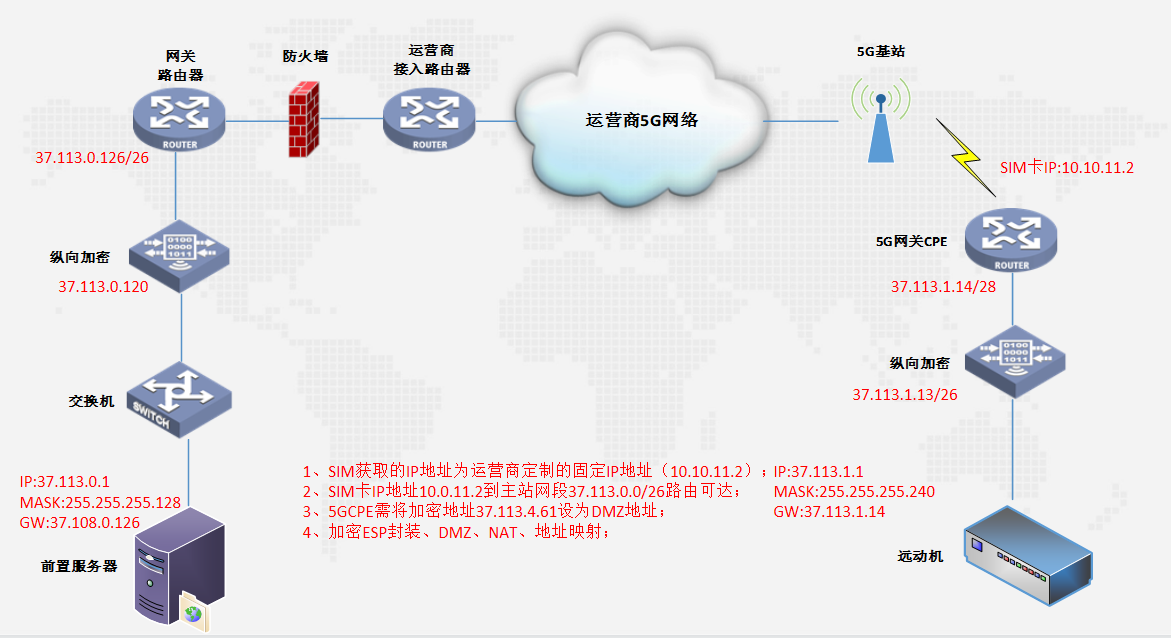

場景一:分站單遠動接入方式

2、場景一:分站單遠動接入方式

  此種應用場景下主站網絡設備可不做VLAN規劃,若考慮后期非實時業務增加需要,可劃分VLAN為199。

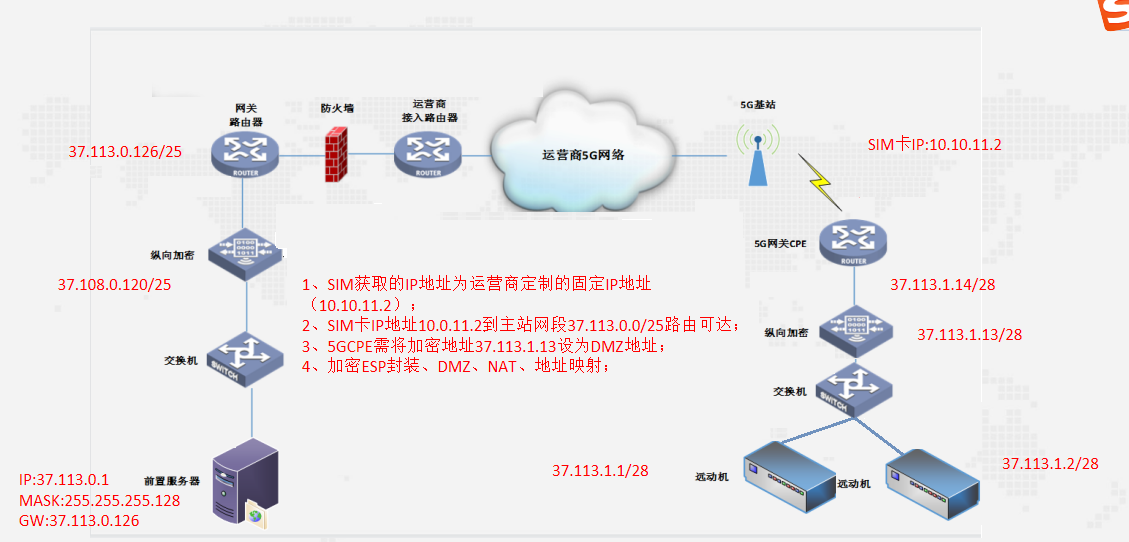

場景二:分站雙遠動接入方式

場景二:分站雙遠動接入方式

  雙遠動機接入方式和單遠動機接入方式配置基本相同,需在分站增加一個交換機,將兩臺遠動機數據接入縱向加密設備。

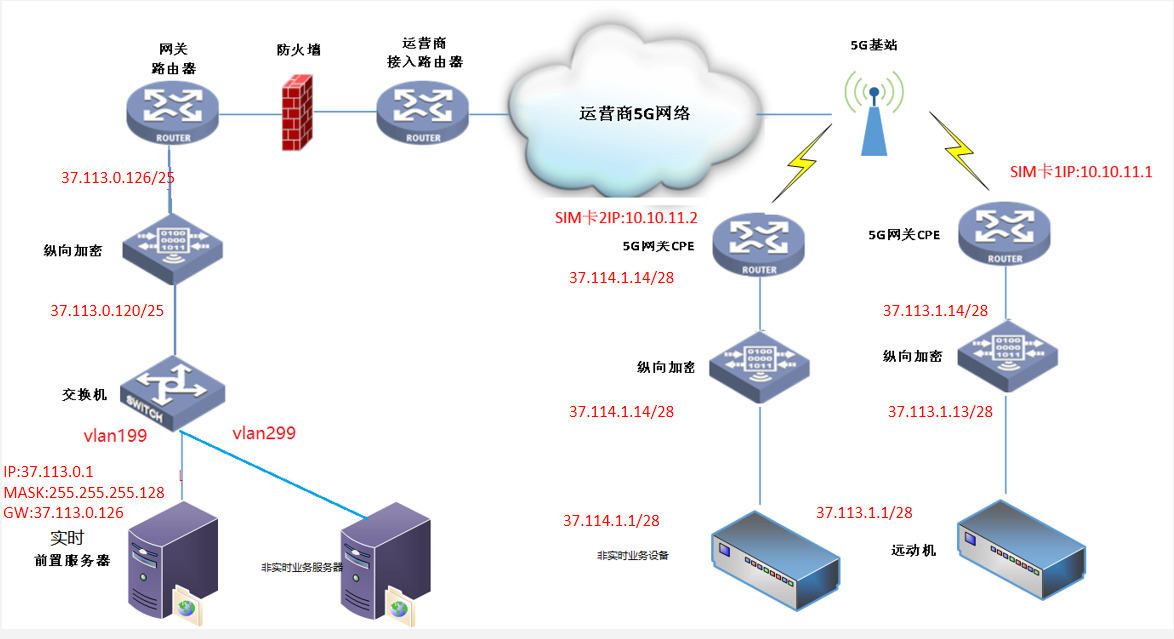

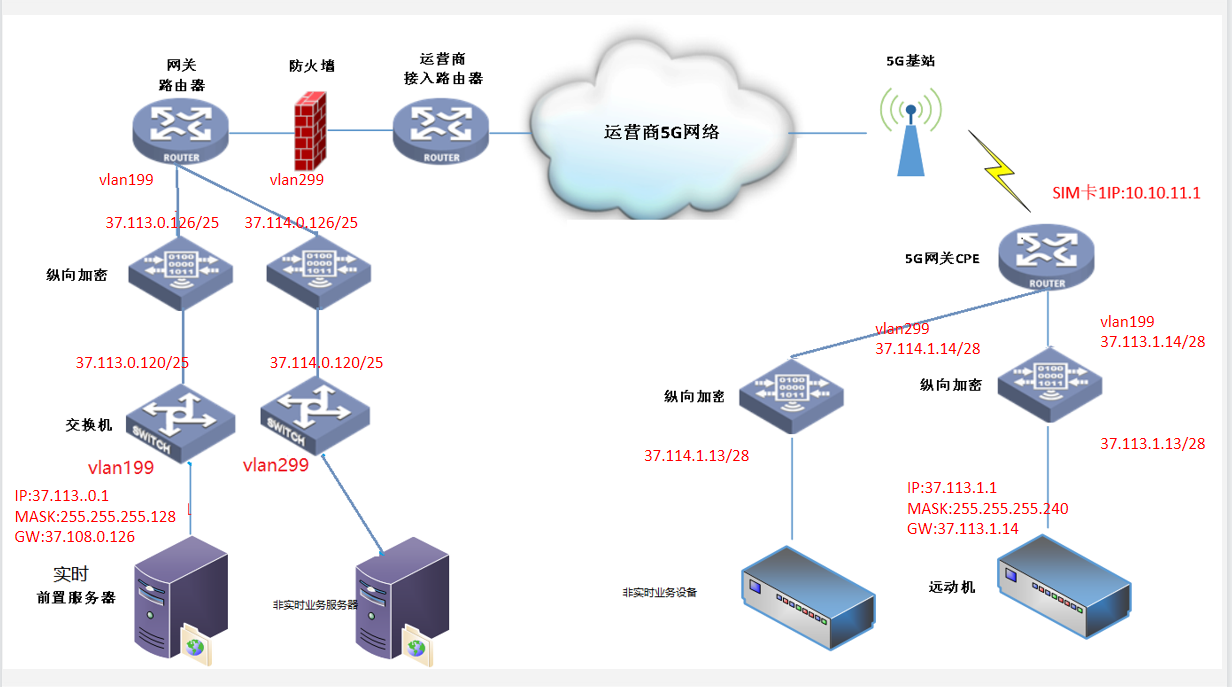

場景三:主站有多個vlan,實時和非實時業務分別接入方式

場景三:主站有多個vlan,實時和非實時業務分別接入方式

  分站兩CPE、兩臺縱向加密組網,主站vlan劃分情況:此種應用場景下主站網絡設備劃分vlan199為實時業務,vlan299為非實時業務。

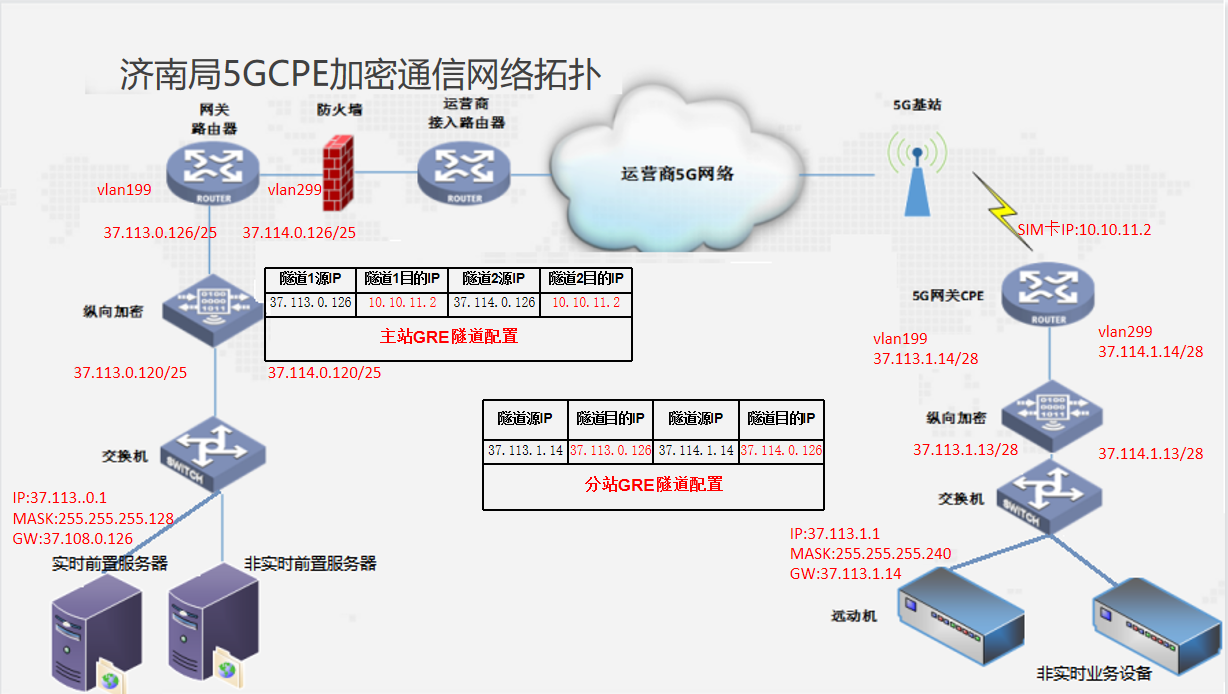

場景四:分站和主站啟用GRE隧道方式

場景四:分站和主站啟用GRE隧道方式

  主站vlan劃分情況:此種應用場景下主站分站網絡設備劃分vlan199為實時業務,vlan299為非實時業務。


場景五:主站實時業務和非實時業務縱向加密由不同加密承載,分站CPE劃分VLAN

場景五:主站實時業務和非實時業務縱向加密由不同加密承載,分站CPE劃分VLAN

  主站vlan劃分情況:此種應用場景下主站分站網絡設備劃分vlan199為實時業務,vlan299為非實時業務,主站分站實時非實時業務站內單獨組網。


說明:《整縣光伏可觀可測可控可調-建設方案》《地方電廠分布式光伏并網接入-技術方案》、《10千伏及以上分布式光伏接入-技術方案》《低壓(380V/220V)分布式光伏接入-技術方案》幾個方案為成體系方案,請結合閱讀。
