設備可實時接收調度下發的電壓指令或無功指令，收集并網點、逆變器、無功補償裝置的實時信息和運行狀態，計算并分配目標指令給逆變器和無功補償裝置，實現電網無功電壓控制的功能。

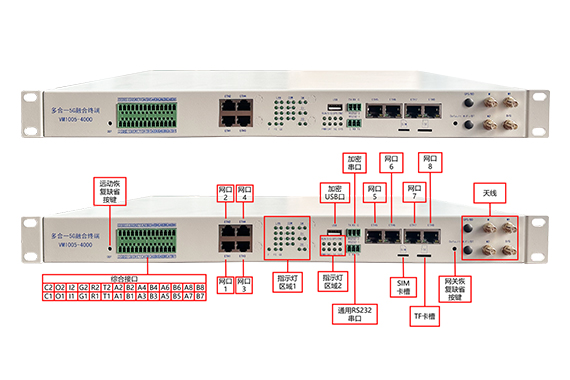

　　多合一AGC/AVC調節終端實時接收調度下發的電壓指令或無功指令，收集并網點、逆變器、無功補償裝置的實時信息和運行狀態，根據這些實時信息、相關約束條件和控制策略等計算并分配目標指令給逆變器和無功補償裝置，實現分布式光伏電站參與電網無功電壓控制的功能；同時多合一AGC/AVC調節終端還要按要求上傳相關的監測和控制信息給主站。

　　多合一AGC/AVC調節終端接收到主站下發的目標指令后，計算目標指令與實時值差值，如果差值大于調節死區值，則立即進行計算分配調節；同時多合一AGC/AVC調節終端實時監測并網點的電壓或無功，當實時值與目標指令的偏差值大于調節死區時，也會進行計算分配調節，維持并網點電壓和無功的穩定。

　　當?shù)貐^(qū) EMS 系統中變電站 10 千伏母線電壓越限且 AVC 無可調節手段時，依托地區多元協同管控系統，下發分布式光伏并網點電壓控制上下限，利用多合一終端 AVC 功能，實現 10 千伏分布式光伏參與電網無功電壓控制。
