該產品采用壁掛式防水外殼,防護等級高。具備2路RS485通信接口,符合ModBus通信協議,通信地址及波特率可設置,直流9~30V寬電壓供電。
產品概述
典型應用

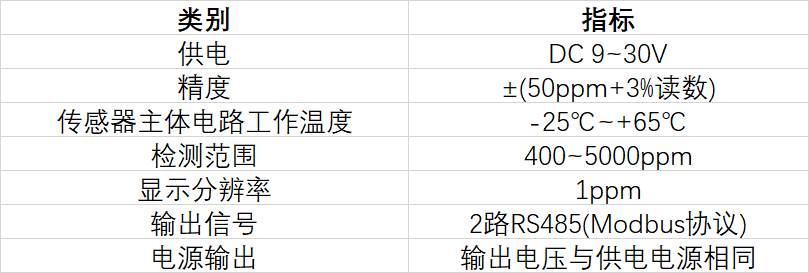

技術規格
產品文檔
產品選型
外殼尺寸:125mm×100mm×52mm

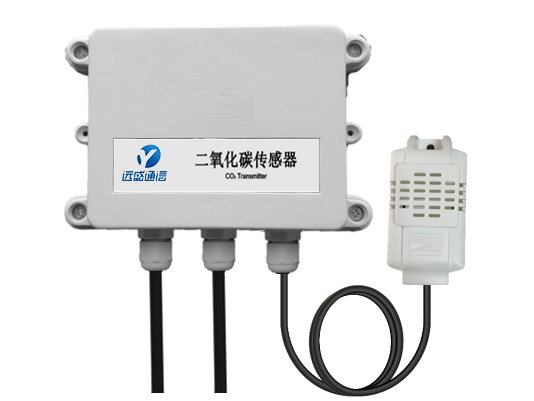

遠盛二氧化碳傳感器S100-C:該產品采用壁掛式防水外殼,防護等級高。具備2路RS485通信接口,符合ModBus通信協議,通信地址及波特率可設置,直流9~30V寬電壓供電。
遠盛二氧化碳傳感器適用于農業大棚、動植物培養溫室的CO2濃度監測;適用于會議室、教室、展覽館、醫院等人員密集場所的CO2濃度監測;適用于廢水處理、安全生產、井下作業等工業場所的CO2濃度監測。
功能特點
(1)二氧化碳檢測范圍400~5000ppm;
(2)RS485通信,標準ModBus通信協議,通信地址及波特率可設置;
(3)2路RS485,可作為RS485傳感器網關使用;
(4)直流9~30V寬壓供電;
(5)具備電源輸出引線,可為外接傳感器供電。
系統實施框架
遠盛二氧化碳傳感器產品具備2路RS485,一路可用于接RS485總線,另一路可用于其他RS485設備接入,便于系統擴展。設備本身采集的數據和從其他RS485設備獲取的數據均可通過接入總線的一路RS485傳送到數據監控中心。

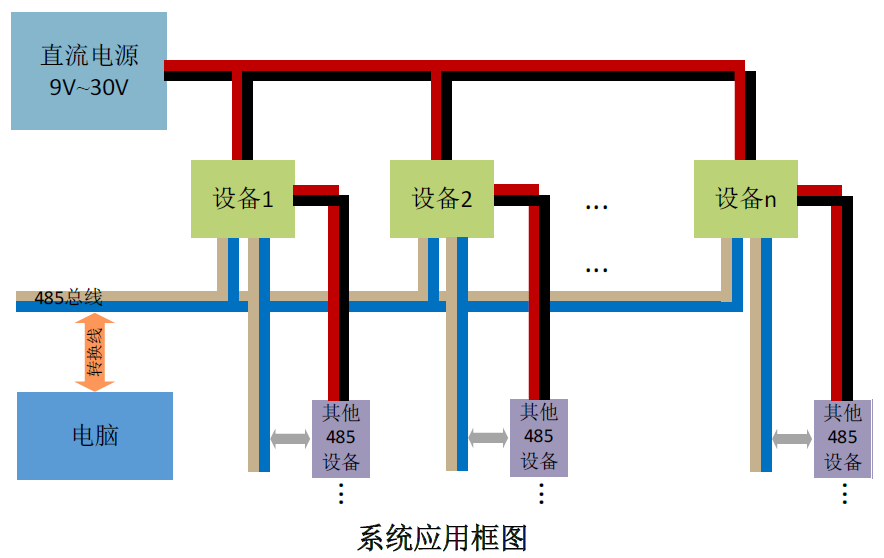

設備系統應用實施框架如下:
圖中設備1~n為傳感器設備,同一總線上的設備需配置為不同地址,最多可配置254個設備地址。
安裝及接線說明

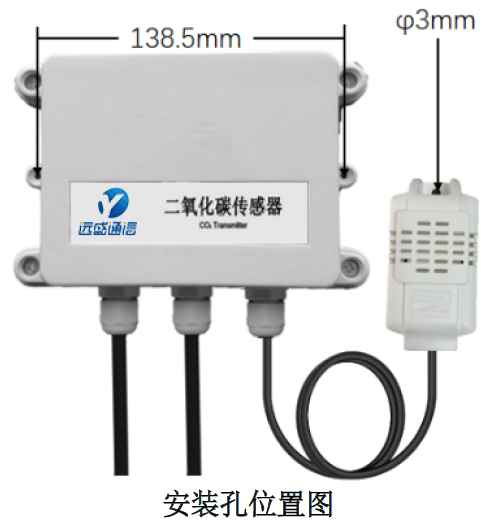

設備安裝孔位置和間距如下圖:
產品采用壁掛式安裝,下圖安裝步驟可供參考,實際安裝可根據現場情況靈活確定。

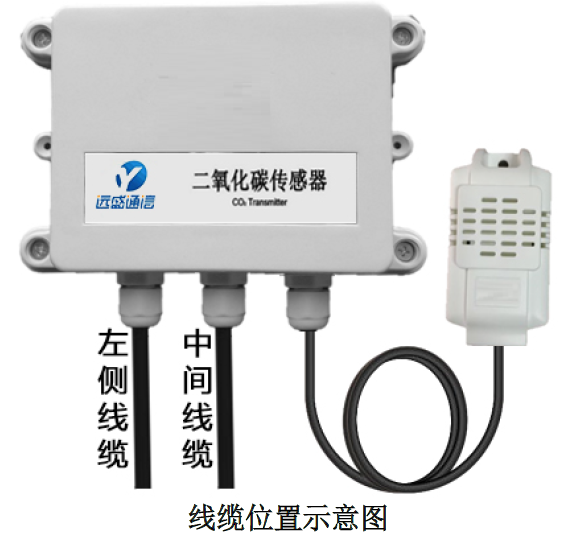

線纜位置如下圖所示:
常見配置問題
(1)通信Lora配置
當設備支持Lora時,在無線通信一欄,做以下配置:
通信方式:Lora;
端口:為L(zhǎng)ora的信道,不同的大棚盡量使用不同的信道,范圍0~83;
地址:為L(zhǎng)ora的模塊地址,缺省為0;
網絡Id:為L(zhǎng)ora的網絡Id,當使用相同的信道時,通過網絡id區分網絡,范圍0~255。
以上3項應跟大棚主機配置為相同,即一個大棚內的幾組無線傳感器和主機都使用相同的信道和網絡id以及設備地址;不同的大棚使用不沖突的參數,優先選擇不同信道,當信道不夠時,選擇不同的網絡id。
(2)通信NB配置
當設備支持NB時,在無線通信一欄,做以下配置:
通信方式:NB-IOT;
端口:7000;
地址:為平臺ip地址。
需要在平臺設備密碼欄填入傳感器NB模塊的IMEI。
遠盛 二氧化碳傳感器S100-C 說明書
