智慧農業物聯網不僅能對智能溫室大棚種植過程中的環境參數在線高精度監測，而且能實現棚內調溫、排濕、放風、灌溉、噴霧、遮陽、補光等智能控制和預警提示， 自動實現土壤保濕、通風換氣、光照調節和歷史數據的記錄存儲。

　　智慧農業物聯網基礎建設部署在各溫室大棚內，溫度、濕度、光照、CO2等智能感知采集設備均模塊化，不僅擴展靈活而且多點取樣，更能準確快速的反應大棚內的環境情況。多種控制設備對溫室大棚的全部基礎設施都可做物聯網建設，更能省時省力，同時使環境的自動調節能力更加廣泛。溫室大棚的相關信息通過智能網關設置，同時在監控中心可全局觀測。

　　通過大數據平臺，后臺管理人員可觀測全部智能傳感和智能控制設備的狀態，及管理者當前所做的操作，大棚內的一切狀況盡在眼前。

　　智慧農業應用平臺可設置室內外溫度、濕度、光照、二氧化碳、土壤水分、土壤溫度、土壤EC值、煙霧等參數，并可進行手動/自動控制和切換以及自動預警通知，通過移動4G網絡或WiFi入網，將數據送到云端，手機端和監控中心數據直接從云端獲得，穩定安全便捷，并且數據長久存儲，為種植作物的溯源數據做儲備。

　　溫室局域網智能感知采集設備監測空氣溫度/濕度、土壤水分/溫度、光照強度、二氧化碳濃度、土壤PH值、土壤EC值等參數，相關數據通過無線網實時上傳給管理系統，系統通過對收集到的數據做數據分析，結合大數據經驗和智能算法，控制無線局域網內的包括卷簾機、放風機、 內遮陽、外遮陽、風機、濕簾水泵、頂部通風、灌溉電磁閥、水肥一體等設備的開啟/關閉，調節溫室內參數，以便于給植物生長提供更適宜的環境。

　　根據管理需要，在每一個溫室大棚內安裝一個或多個空氣溫濕度、光照強度、二氧化碳濃度、土壤水分、土壤溫度、土壤PH值、土壤EC值、煙霧等無線傳感采集設備，配合異構多模智能網關，根據室內基礎設施的情況來進行智能控制的物聯網建設，包括：卷簾機控制、放風機控制、水閥控制、風機控制、濕簾控制、遮陽網控制、水肥一體控制等。

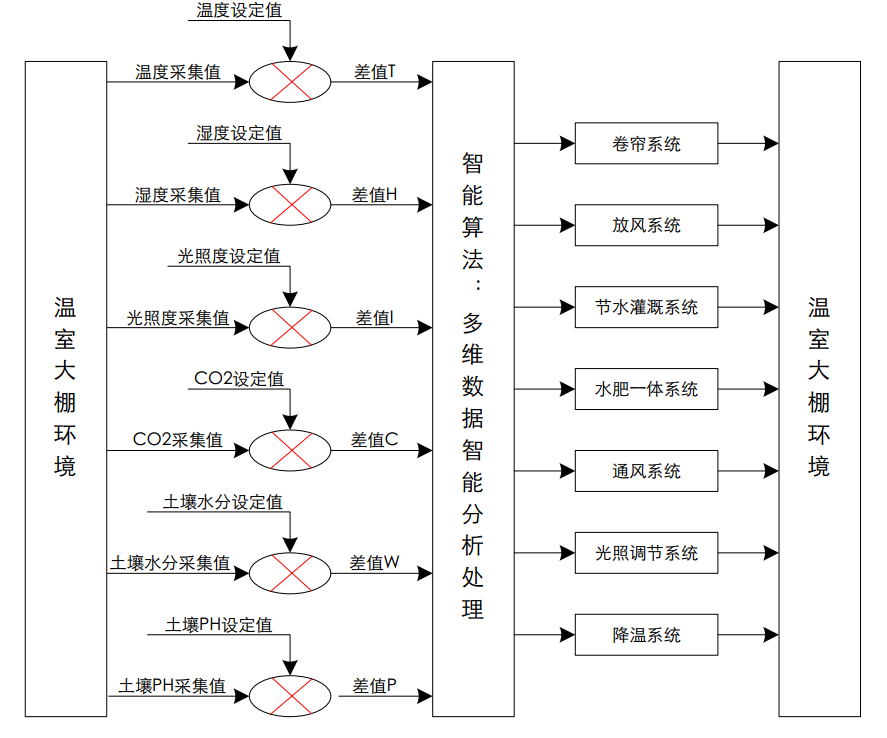

　　異構多模智能網關將無線傳感采集設備傳輸回來的最新環境監測數據與預先設定適合植物生長的環境參數進行比較， 如發現采集設備監測到的環境數據與預設數值有了偏差，智慧農業平臺會自動發出指令，啟動智能控制系統，與控制系統相連接的通風裝置、遮陽設備、加濕設備、灌溉設備等隨即開始工作，直到大棚內環境數據達到系統預設的數據范圍之內，相關設備才會停止工作，如此往復。

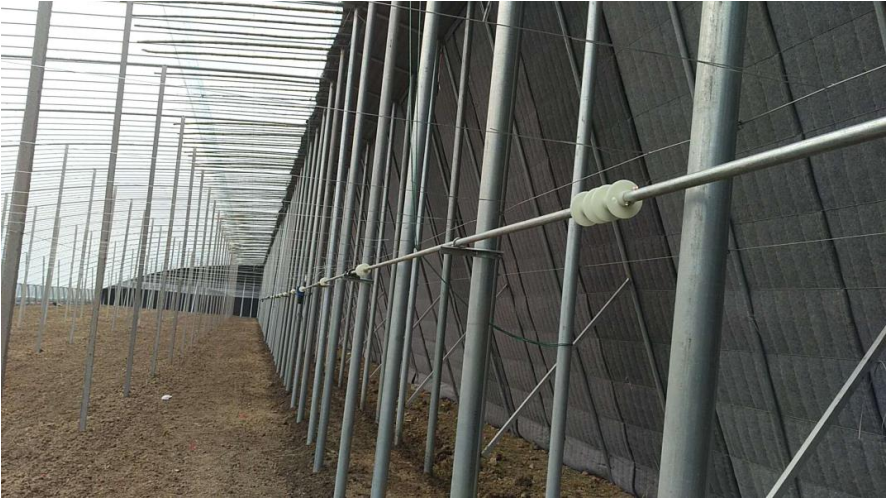

（一）智能卷簾系統介紹

　　工作原理：根據季節不同，通過對卷簾機的控制（包括晨起卷簾，傍晚放簾）來實現對大棚溫度和光照的調節，并且杜絕卷偏和卷翻。

（二）智能放風系統介紹

　　工作原理：通過雨量、風速風向、室內溫濕度、二氧化碳等傳感器實時采集環境數據，并通過局域網將數據上傳給由異構多模智能網關，控制系統通過算法做綜合分析和判斷，比如根據室內溫濕度/光照的實時數據與經驗閾值對比判斷是否該關閉放風口，然后將不同程度的開啟或關閉放風口的命令發給放風機控制器，再由放風機控制器不同程度的開啟或關閉放風機，以此來實現智能放風。

　　溫室放風的主要目的：

　　①降溫，滿足植物生長發育所需適溫；

　　②排濕，放風可以有效降低棚內濕度，創造不利于一些侵染性病害發生的條件；

　?、垩a(bǔ)充二氧化碳，促進植物的光合作用；

　　④排出有害氣體， 防止給植物造成危害。

（三）智能節水灌溉系統介紹

　　工作原理：依據分布在溫室內的土壤墑情傳感器監測的實時數據，根據種植作物的不同，在系統內設置不同的設定值，通過智能算法做實時調控，自動開啟/關閉灌溉設備（水閥、滴灌等），確保種植區域的作物生長需要。同時，可通過手動操作和手機遠程實現控制。

（四）智能水肥一體系統介紹

　　工作原理：水肥一體化技術是水和肥同步供應的一項農業技術，將可溶性固體或液體肥料配制成的肥液，借助壓力系統，與水一起灌溉，根據土壤養分含量和作物種類的需肥規律和特點，均勻、定時、定量浸潤作物根系發育生長區域。充分利用可控管道系統供水、供肥，通過管道和滴頭形成滴灌，使水肥相融后，同時根據不同作物的需肥特點，使主要根系土壤始終保持疏松和適宜的含水量；把水分、養分定時、定量、按比例直接提供給作物，滿足作物不同生長期需水、需肥規律情況，通過不同生育期的需求設計，從而達到提高作物品質、增產增收的一項技術。

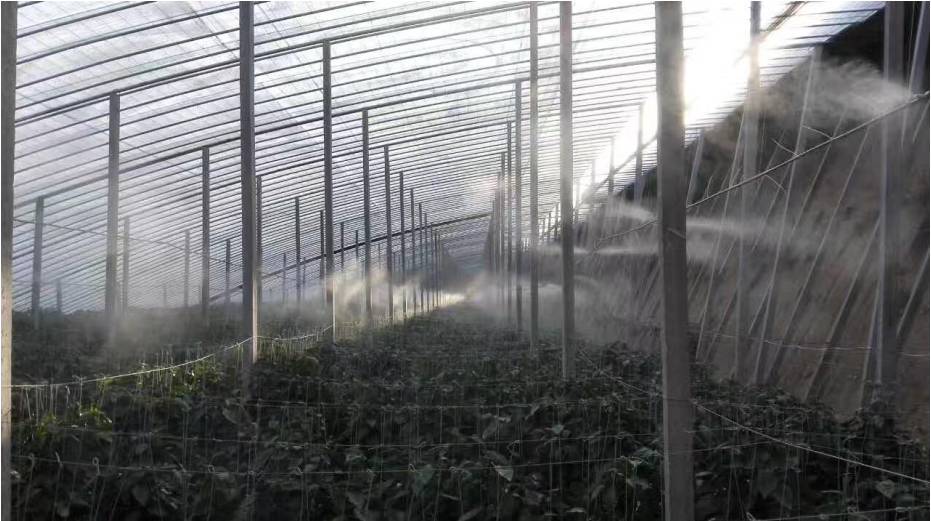

（五）多功能一體機

　　針對溫室大棚自動打藥、霧化降溫、葉面施肥、滴灌施肥、自動噴霧保濕等一系列應用。通過2.4GHz自組織、低功耗的近距離無線組網通訊技術與溫室基站相連，從而實現智能遠程數據通信。

　　單臺機組使用面積 4000~4500 平方米，安裝成本低，對大棚種植用戶來說是一種省工、省時、省用藥成本（節約用藥可達 30％以上）噴藥全覆蓋不留死角等優點。

　　避免人工打藥對人體帶來的傷害，對 4000 平米打藥只需 10-20 分鐘就能完成一次打藥作業，可對多個大棚依次噴霧大藥，對單個大棚進行夏季高溫天氣進行噴霧降溫，在大棚 38 度以上可有效快速降溫 6 到 8 度。

（六）視頻監控系統

　　通過布置高清視頻監控系統，對整個作物生長過程包括土壤測試、選種育苗、種植、采摘、包裝等環節進行實施安全視頻監控，方便管理員在現場無人值守的情況下遠程在線實時監控，以及質量監督檢驗檢疫部門及上級主管部門對生產過程的有效監督和及時干預以及信息技術管理人員對現場數據信息和圖像信息的獲取、備貨、分析處理，同時也為以后種植作物的溯源打下基礎。

　　系統主要由視頻前端系統/網絡高清攝像頭、傳輸網絡、監控中心和應用管理平臺組成。系統邏輯結構如下：

　　i. 視頻前端系統：前端支持多種類型的攝像機接入，本方案配置高清網絡攝像頭，前端系統將采集的模擬信號轉成網絡數字信號，按照標準的音視頻編碼格式及標準的通信協議，可直接接入網絡并進行視頻圖像的傳輸。

　　1) 網絡高清攝像頭：全方位高清1080p監控，水平355°/垂直120°監控，雙濾光片自動切換，10顆940nmΦ5mm紅外燈，夜視10米，自動聚焦，自動白平衡，支持多語言菜單及操作提示功能，支持?jǐn)帱c(diǎn)狀態記憶功能，支持防雷、防浪涌、防突波等，WiFi入網/免布線。

　　ii. 傳輸網絡：主要是對前端接入到核心交換機之間的網絡進行設計，前端系統通過光纖收發器/無線路由器等網絡傳輸設備將新建前端網絡高清攝像機連接至監控中心的接入交換機，再通過接入交換機將網絡信號匯聚到中心的核心交換機，監控中心端的接入交換機負責PC工作站和NVR存儲等設備的接入。

　　iii. 監控中心：采用NVR將高清視頻圖像進行存儲，解決數據落地問題；配置視頻綜合平臺，完成視頻的編解碼、拼接；部署LED大屏用來將視頻進行上墻顯示等。系統可將模擬攝像機、網絡攝像機和數字?jǐn)z像機都接入到視頻綜合平臺，實現統一的管理平臺、統一的切換控制系統和統一的顯示系統，實現對整個系統的統一配置和管理。

　　1) 視頻服務器：采用標準H.264、MPEG4、MPEG2、MJPEG多種編碼算法，兼容性強，可支持700TVLins高線書模擬攝像機接入，實現WD1分辨率實時編碼，超越傳統DVS回放和預覽清晰度?；贚inux操作系統，同時支持多種網絡協議，網絡功能強大。網絡視頻拂去其主要用以提供視頻信號的轉換、傳輸、錄制、回放、存儲等，并實現遠程網絡視頻服務。在已有互聯網系統中，只要能夠上網就可以根據用戶權限進行遠程實時圖像訪問，雙向語音對講，實現多點在線監測，所以圖像和控制信號都在監控中心集中顯示、控制等。

　　2) 高清顯示器/高清LED展示屏：監控顯示，可采用42寸~55寸顯示器，做拼接展示；也可采用20平米高清LED展示屏。

　　iv. 應用管理平臺：平臺部署在視頻綜合平臺的服務器上，形成一體化的配置，應用管理平臺可以對高清視頻和用戶進行統一管控并且配置PC工作站進行預覽、回放、下載等操作。
