近幾年,電力系統隨著科學技術的發展也已經越發成熟、智能化了,而繼電保護設備更是提高了電力系統的可靠、安全性。
傳統的繼電保護由于技術老舊,會導致現場時常發生誤投或漏投保護壓板所造成的保護誤動或拒動事故,因此對電網的安全穩定運行造成了極壞的影響,而保護壓板則對電網安全穩定運行起到了良好的作用。

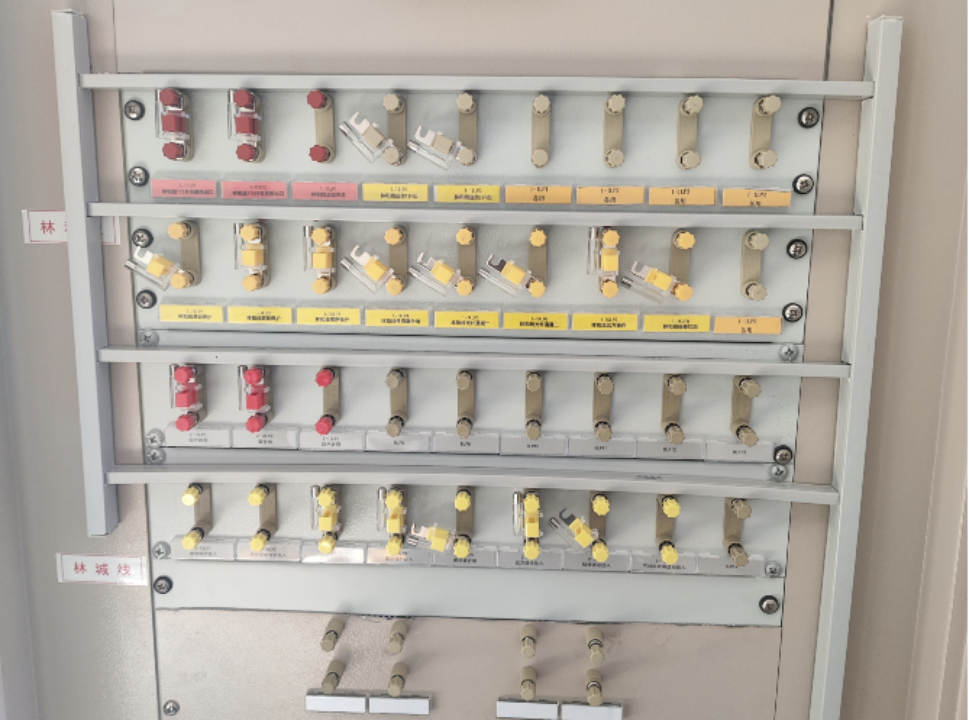

通常壓板有軟硬之分:
軟壓板是指軟件系統的某個功能投退,比如投入和退出某個保護和控制功能,通常以修改微機保護的軟件控制字來實現。它是相對于硬壓板而言的,保護壓板是保護裝置聯系外部接線的橋梁和紐帶,關系到保護的功能和動作出口能否正常發揮作用。
硬壓板是傳統保護使用硬連片制作的,而軟壓板是在此基礎上利用軟件邏輯強化對功能投退和出口信號的控制,與硬壓板組成“與”的關系來決定保護功能的投、退,只有兩種壓板都投入且控制值整定為投入時,保護功能才起作用,任一項退出,保護功能將退出。
保護軟壓板一般設置在投入狀態,運行人員只能操作硬壓板。正常運行方式下所有保護功能壓板按定值整定要求投、退,所有出口壓板均投入。當一套保護裝置的主保護和后備保護共用跳閘出口時,退出這套保護裝置中的某些保護時只能退其功能壓板,而不能退出口壓板,否則該套保護裝置中的其他保護將失去作用。
保護功能壓板和出口壓板:
將壓板按照接入保護裝置二次回路位置的不同,可分為保護功能壓板和出口壓板。
保護功能壓板實現了保護裝置某些功能(如主保護、距離保護、零序保護等的投、退) 。該壓板一般為弱電壓板接DC24 V。也有強電功能壓板,如BP22B 投充電保護、過流保護等.接DC220 V 或DC110 V。但進入裝置之前必經光電耦合或隔離繼電器隔離,轉化為弱電開入,其抗干擾能力更好。
出口壓板決定了保護動作的結果,根據保護動作出口作用的對象不同,可分為跳閘出口壓板和啟動壓板。
跳閘出口壓板直接作用于本開關或聯跳其他開關,一般為強電壓板。
啟動壓板作為其他保護開入之用,如失靈啟動壓板、閉鎖備自投壓板等,根據接入回路不同,有強電也有弱電。
當開關在合閘位置時,投入保護壓板前需用高內阻電壓表測量兩端電位,特別是跳閘出口壓板及與其他運行設備相關的壓板,當出口壓板兩端都有電位,且壓板下端為正電位、上端為負電位,此時若將壓板投入,將造成開關跳閘。
應檢查保護裝置上動作跳閘燈是否點亮,且不能復歸,否則有可能保護跳閘出口接點已粘死。如出口壓板兩端均無電位,則應檢查相關開關是否已跳開或控制電源消失。只有出口壓板兩端無異極性電壓后,方可投入壓板。
除了與二次回路直接連接的保護硬壓板之外,某些廠家還設置了保護軟壓板,便于監控后臺機、調度后臺機遠方投、退保護。
文中軟硬壓板的知識內容來源于頭條“電力系統那些事”,如有侵權請聯系刪除。
