一、電力一次調頻和調頻二次的概述
負荷波動導致頻率變化,可以通過一次和二次調頻使系統頻率在規定變化內。對于負荷變化幅度小,變化周期短所引起的頻率偏移,一般由發電機的調速器來進行調整,這叫一次調頻。
對負荷變化比較大,變化周期長所引起的頻率偏移,單靠調速器不能把它限制在規定范圍里,就要用調頻器來調頻,這叫二次調頻。
二、電力一次調頻和二次調頻的本質關系
要想系統理解電力一次調頻和二次調頻的本質關系,首先要知道轉速和原動機的機械功率到底是什么關系。
一定蒸汽流量(流速)下,兩者是一個過零點的開口向下的二次函數關系。當轉速太高時,進汽速度難以跟上汽輪機葉輪速度,在汽輪機葉輪上產生的轉矩反而小。
因此一定流量(流速)下,有一個最佳轉速使原動機有一個最大輸出功率。
一次調頻。對于電網上的突然升負荷,這個時候去加燃料量多燒水肯定是來不及的。只能通過調大進汽調門提高汽輪機蒸汽流量來提原動機的機械功率,那為什么頻率還是會下降呢。
一定的燃料量產生的蒸汽流量是個定值,在這個定值下調節進氣量,蒸汽量越大對應的最佳轉速越低。這個調節過程就是一次調頻。
二次調頻就很好理解了,一次調頻調完了電網負荷穩住了,但是電網頻率下去了。這個時候水也燒得差不多了,蒸汽流量真正上去了,對應的最佳轉速提高了,頻率自然就上去了。
三、基荷廠和調頻廠在一次和二次調頻中的作用

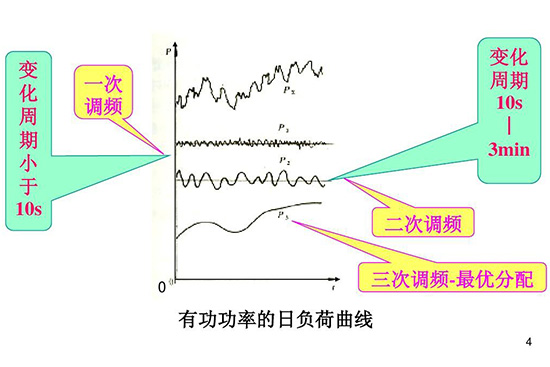

為了保證電網的頻率穩定,一般對電力環節要進行調頻,即一次和二次調頻,頻率的二次調整是指發電機組的調頻器,對于變動幅度較大(0.5~1.5%),變動周期較長(10s~30min)的頻率偏差所作的調整。一般有調頻廠進行這項工作。
系統調頻的實質就是大多數基荷廠承擔的基本負荷,是由系統調度員按照經濟調度的原則預先計算確定的。當電力系統負荷突然增加,系統頻率下降,基荷廠也由于調速器的調節而自動增加了出力(進氣量,進水量)。
由于一次調整改變了基荷廠原來的經濟運行方式,系統運行的經濟性必然下降,故需要把基荷廠增加的負荷平穩地轉移給調頻廠。
為此,系統調度命令主調頻廠調節發電機機組的調頻器,再開大調頻機組氣閥門,增加其出力,系統頻率再提高一些,而基荷廠出力則因系統頻率提高而自動減少一些。
若系統主調頻廠繼續增加出力,系統頻率繼續增高,基荷廠出力就繼續減少,直到系統頻率恢復到額定值,基荷廠出力又減回到原來的“經濟基點”。
也就是說,通過二次調頻,基荷廠在一次調頻時增加的出力又全部轉移給了主調頻廠。
從這個過程可以看到,由于基荷廠的有差調節特性,在調頻開頭階段自動分擔了一些負荷的增量,使頻率的波動大大緩和了,然后在二次調頻中又平穩的將負荷增量轉移給主調頻廠,起到很好的緩沖作用。
不然的話,沒有一次調頻的過程,負荷增量一開始就由主調頻廠獨自承擔,那么系統頻率必然有很大波動,甚至造成系統頻率崩潰。
四、電力一次調頻和電力二次調頻的區別?
負荷增加的時候先進行二次調頻,抵消一部分有功負荷。然后系統頻率下降,發電機通過一次調頻增發,負荷由于負荷的靜態頻率特性曲線少吸收,兩者會達到供需平衡。
一次調頻是時時刻刻自動發生的,當一次調頻到達頻率限制時,這時候就需要依靠二次調頻來解決。二次調頻是穿插在一次調頻中的,二者不是割裂的。
